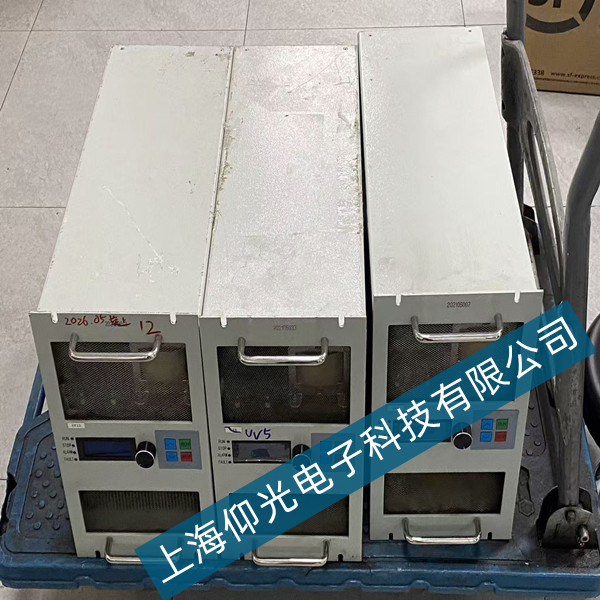

本次维修设备为SE12K-1M1风冷式紫外灯电源，设备出现开机异常、输出不稳定、频繁保护性停机等故障。经排查外部供电正常、散热风扇运转良好、高压输出回路及UV灯管负载无短路漏电现象，排除功率板、风道、外接线路故障，最终判定故障来源于设备内部控制主板，属于主控逻辑与信号采集电路异常导致的整机工作紊乱。
-
风冷式紫外灯电源 SE12K-1M1 控制主板故障维修
本次维修设备为SE12K-1M1风冷式紫外灯电源，设备出现开机异常、输出不稳定、频繁保护性停机等故障。经排查外部供电正常、散热风扇运转良好、高压输出回路及UV灯管负载无短路漏电现象，排除功率板、风道、外接线路故障，最终判定故障来源于设备内部控制主板，属于主控逻辑与信号采集电路异常导致的整机工作紊乱。
该型号紫外灯电源依靠控制主板完成启停逻辑、PWM波形输出、电压电流采样、过热保护及功率调节功能。设备长期在固化车间高温、粉尘、高频启停工况下运行，主板长期受热与电磁干扰，导致控制电路元器件逐步老化失效。拆机后对控制主板进行全面检测，发现多处核心故障点位：主控PWM调制芯片工作异常，无稳定驱动波形输出，导致功率逆变回路无法正常启振；主板供电滤波电容老化失容，工作电压纹波过大，造成程序运行不稳定。
同时检测发现主板电流、电压采样精密电阻温漂超标，运算放大器信号采集失真，设备出现误过流、过压保护，频繁自动停机。板载温控检测电路NTC电阻参数偏移，主板错误判定机身高温，提前触发过热锁机功能。另外主板接插件长期震动产生虚焊，信号传输断续，导致设备功率调节错乱、灯光闪烁、输出功率不稳定。以上主板多回路故障叠加，是设备无法正常工作的根本原因。
本次采用芯片级维修方式对控制主板进行深度修复。首先对主板进行超声波除尘清洁，清理氧化焊点与板面积尘。更换失效的PWM主控芯片、老化滤波电容及温漂超标的采样电阻，修复信号运算放大电路。重新补焊主板所有虚焊针脚与插座，更换漂移的温控电阻，校准电压、电流采样基准参数，恢复主板精准检测与逻辑控制功能。维修完成后对主板进行通电测试，确认驱动波形、采样数据、温控信号均恢复标准数值。
将修复后的控制主板装机调试，整机空载、带载逐项测试，设备开机响应正常，风扇启停逻辑准确，高压输出平稳，UV灯管起辉迅速且亮度稳定，无闪烁、无报错、无保护性停机现象。连续2小时满载老化运行，功率输出恒定，各项保护功能灵敏可靠，设备完全恢复原厂工作性能。
本次故障为典型控制主板元器件老化引发的系统性故障，并非功率硬件损坏。通过芯片级维修彻底恢复主板控制、采样、保护及驱动功能。后续需加强设备定期除尘维保，避免高温高负荷长期运行，减少主板电路老化，保障紫外电源长期稳定连续工作。
