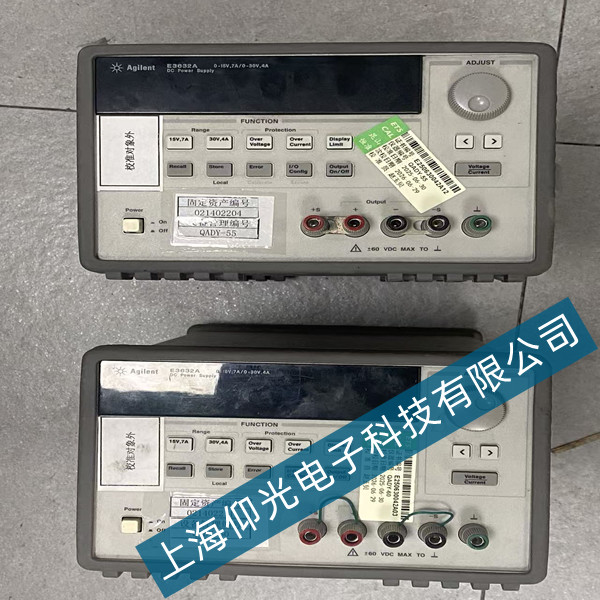

安捷伦 E3632A 直流电源 OVP 过压故障维修方案
安捷伦 E3632A 可编程直流电源频繁触发 OVP 过压保护、空载误报过压、设定 OVP 阈值失效、输出失控超压不保护，是设备长期使用后的典型故障，不仅无法正常带载，还存在烧毁被测元器件的风险，需区分设置类故障与硬件电路损坏，由浅入深完成检修。
维修第一步先排查软件设置问题，排除人为参数错误。长按仪器 Preset 按键恢复出厂配置，清除错乱的保护参数；进入 OVP 设置界面下调保护阈值，确认输出电压设定值低于 OVP 限值。部分操作人员误将 OVP 数值设置低于工作电压，上电便立刻锁死保护，屏幕持续弹出 OVP TRIPPED 告警，断开负载重启仪器即可临时解除保护。若重置参数后依旧误触发保护，则判定硬件电路存在故障，断电静置十分钟释放主滤波电容高压后拆机检修。
该机型 OVP 保护由分压采样电路、比较运放、保护控制三极管、锁存继电器组成。优先检测输出端两路精密分压采样电阻，设备常年高温工作，采样电阻易出现阻值漂移、引脚虚焊，采集电压数值高于实际输出，系统误判超压触发保护。使用万用表比对电阻标称值，偏差超过 1% 直接更换同规格低温漂精密电阻，补焊腐蚀、发黑的电阻引脚，消除采样失真问题。
采样回路无异常，再检测 OVP 专用比较运算放大器。运放老化、输入端漏电会造成基准对比偏移，轻微电压波动就触发保护；若运放输出持续高电平，会直接锁死输出功率回路，出现无输出、告警不灭的现象。更换损坏运放后，同步检测基准电压源芯片，基准电压偏移会导致整套保护电路判断标准错乱，是空载误报 OVP 的核心诱因。
若出现输出电压失控飙升、OVP 完全失效不保护，故障集中在功率回路与保护执行元件。输出 MOS 管击穿短路会让电压不受控上升，OVP 锁存三极管、保护二极管击穿后，保护信号无法切断功率输出，极易造成设备与负载双重损坏。逐一更换损坏功率器件，检测输出控制继电器触点是否粘连，粘连会导致电压直通无法切断，需更换全新继电器。
全部硬件修复完成后，接入标准数字万用表做全量程校验。分段设置 5V、12V、30V 输出，同步调节 OVP 阈值，验证达到限值后仪器可瞬间切断输出并弹出告警，无提前误触发、无超压失控现象。最后清理电路板积灰与电解液腐蚀痕迹，焊点喷涂三防漆防潮。日常使用合理设置 OVP 预留安全余量，避免长期满功率高温运行，减少采样与基准元件老化，降低 OVP 故障复发概率。
