AE Solvix射频电源功率上不去、反射功率高故障维修
发布时间：8/25/2026
发布者：YX

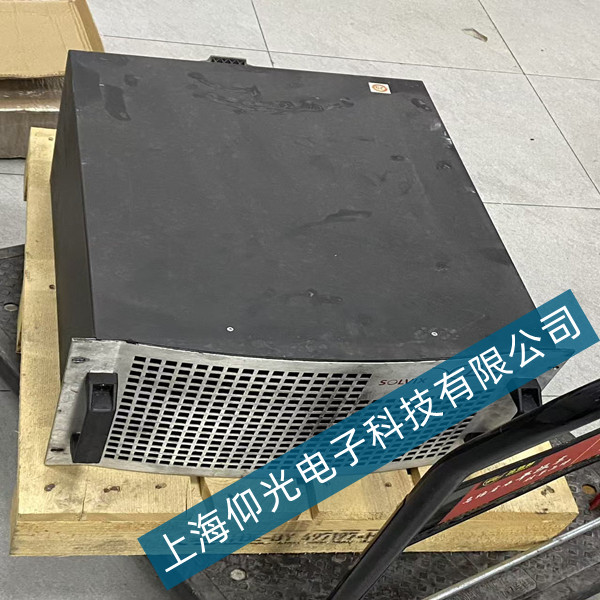

AE Solvix低频射频电源设备正常上电，整机无报错锁机，系统启动流程正常，可正常接收启动指令。设备运行过程中设定功率正常，但实际输出功率无法达标，功率拉升困难，同时反射功率持续偏高，超出设备允许标准范围。设备无法建立稳定等离子输出，工艺起辉异常，负载工况稳定、外接匹配器及腔体无异常，排除外部负载故障，判定为电源本体内部故障，设备无法满足生产工艺使用需求。
-
AE Solvix射频电源功率上不去、反射功率高故障维修
一、故障现象
AE Solvix低频射频电源设备正常上电，整机无报错锁机，系统启动流程正常，可正常接收启动指令。设备运行过程中设定功率正常，但实际输出功率无法达标，功率拉升困难，同时反射功率持续偏高，超出设备允许标准范围。设备无法建立稳定等离子输出，工艺起辉异常，负载工况稳定、外接匹配器及腔体无异常，排除外部负载故障，判定为电源本体内部故障，设备无法满足生产工艺使用需求。
二、故障原因分析
采用空载与带载分段排查方式，空载测试电源基础输出异常，确定故障源于电源内部。该故障为AE Solvix电源典型高发问题，核心诱因分为三类。一是内部射频谐振回路、匹配网络电容电感老化，高频工况下参数偏移，造成阻抗匹配失衡，大量射频能量无法输出，形成高额反射功率。二是功率驱动板信号异常、射频功率器件性能衰减，激励信号幅值不足，功率放大能力下降，导致输出功率受限。三是功率采样检测回路元器件漂移，系统误判负载状态，内部闭环调控异常，主动限制功率输出，叠加散热积灰导致的轻微过热保护，进一步加剧功率不足、反射偏高的故障现象。
三、维修过程
设备断电充分放电后拆机检修，全面清理整机内部粉尘与散热风道杂质，保障功率器件散热良好。逐一检测射频功率管、驱动芯片、谐振电容、高频电感等核心器件，更换参数偏移、性能劣化的元器件，修复功率放大输出回路。排查功率采样板、信号反馈回路，检修老化阻容元件，补焊电路板虚焊点位，校正信号采样精度，消除检测数据漂移问题。规整高压射频线路，排查绝缘隐患，杜绝高频高压微放电导致的能量损耗。维修完成后接入标准负载，逐点调试阻抗匹配参数，校准功率输出与反射保护阈值。
四、调试与验收
整机装配完成后进行空载、半载、满载全工况测试。设备启动正常，无异常异响、发热与打火现象，输出功率可精准跟随设定值拉升，功率输出稳定无衰减。反射功率降至设备标准允许范围，阻抗匹配状态良好，无高频能量回流问题。长时间连续带载老化测试，设备调控稳定，保护功能正常，参数无漂移、无掉功率现象，各项电气性能指标恢复设备出厂标准，可稳定驱动工艺负载正常工作。
五、维修总结
本次故障主要由射频匹配回路器件老化、功率器件性能衰减、采样电路参数漂移共同导致。射频电源长期高频高压运行，极易出现高频元件参数偏移、回路阻抗失衡问题。后续使用中需定期清理设备散热系统，定期校准功率与反射参数，避免长期满负荷工况运行，及时排查线路绝缘隐患，有效降低阻抗失配、功率异常故障概率，保障设备长期稳定运行。
