霍廷格TruPlasma射频电源功率上不去无法起辉故障维修

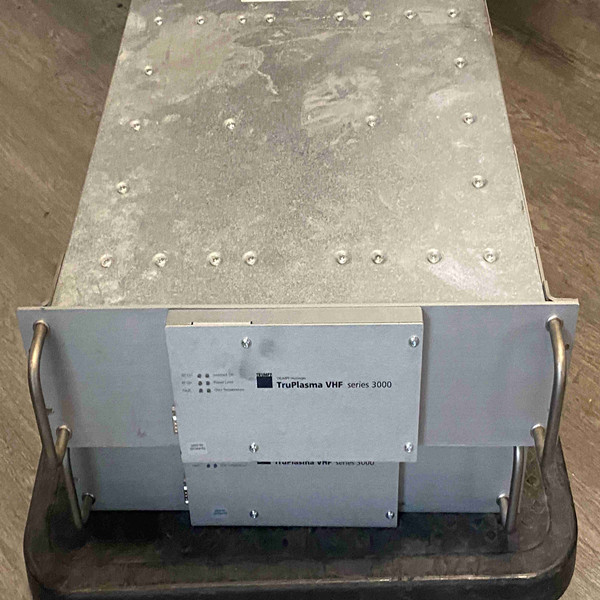

本次维修设备为霍廷格 TruPlasma 系列射频电源，该设备主要应用于等离子体工艺处理，设备面板参数设置正常，设定输出功率后实际入射功率始终上不去，反射功率居高不下，腔体无法建立等离子体、不能起辉，无明确故障代码报警，设备无法开展工艺生产，需要拆机进行全面检修处理。

接到报修后，首先开展外部排查工作，排除外部条件造成的故障。确认设备输入供电电压稳定，检查射频输出同轴电缆、接头，排除线缆破损、接头氧化接触不良问题；对接工艺腔体，确认腔室真空、气体压力、负载工况均满足工艺条件，排除腔体、匹配器外部负载故障。空载测试设备，依旧存在功率抬升困难现象，判定故障来源于射频电源设备内部硬件。

拆机对整机进行检测，检查整流供电板、功放功率模块、驱动板、定向耦合采样回路。经检测，设备长期工艺运行，内部滤波电容老化容量衰减，功放驱动回路元器件参数偏移，射频功率管工作状态异常；同时功率采样检测回路出现漂移，系统误判输出状态，限制功率输出，造成设定功率与实际输出差距大，反射功率持续偏高，等离子体无法击穿起辉。设备内部堆积粉尘，散热条件变差，进一步加剧元器件温漂，放大功率输出异常问题。

开展标准化维修作业，对整机内部电路板、散热风道进行深度除尘清理，改善散热环境。更换供电回路老化失效电容，检修功放驱动电路，处理功率模块相关故障器件，修复射频功率输出链路。检修定向耦合功率采样检测单元，修正采样信号异常，加固内部接插件与射频连接点位，消除接触电阻带来的信号损耗。

硬件维修完成后，接入射频测试工装开展调试校准，对入射功率、反射功率采样参数重新标定，校验功率闭环控制逻辑。模拟实际工艺负载条件，逐步抬升设定功率，观测入射功率、反射功率变化，反复多点测试验证输出性能。

经过长时间带载老化测试，设备功率输出可以正常达到设定值，反射功率控制在合理范围，设备可以正常实现等离子体起辉，各项保护功能正常，功率控制响应符合原厂技术指标。设备故障彻底排除，整机性能恢复，可重新投入工艺生产使用。
