菊水J53060直流电源无电压输出故障维修

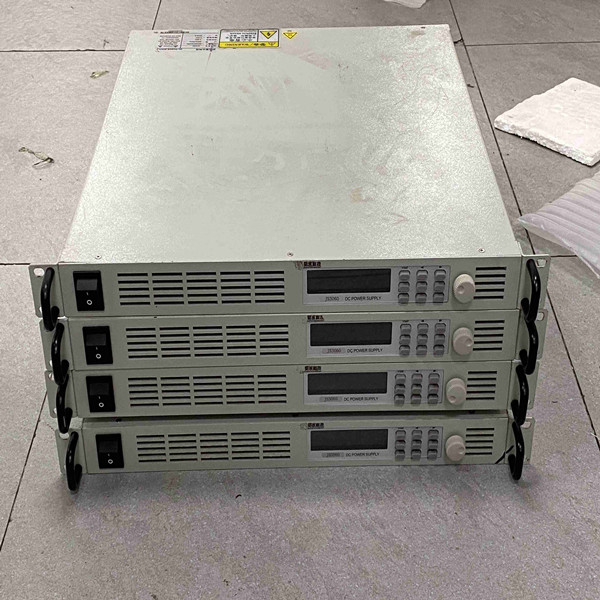

本次维修设备为菊水J53060高精度可编程直流电源，该设备广泛应用于工业产品测试、元器件老化及精密供电场景。设备出现无电压输出故障，整机上电正常，面板显示、按键操作、参数设置功能均无异常，可正常设定输出电压与电流参数，但设备输出端子始终无电压输出，外接负载无法正常供电，整机丧失供电功能，无法开展测试作业。现场排查输入供电、输出接线及外接负载，排除外部线路短路、负载故障及操作设置问题，判定故障为电源内部硬件电路损坏。
为精准锁定故障根源，先开展系统性外部排查工作。检测设备输入交流电压，供电数值稳定合规，无欠压、波动现象；检查电源输出端子、接线端子无松动、氧化、短路问题，更换输出线缆后故障依旧。断开所有外接负载，空载状态下重新设置输出参数，设备依然无电压输出，彻底排除外部工况、人为设置及负载故障，确定故障点位位于电源主板功率输出及控制回路。
拆机后对设备内部电路进行全面检测，结合开关电源工作原理逐级排查。经检测，设备前级整流、输入滤波电路工作正常，待机供电回路无异常，但电源PWM主控芯片无法正常起振工作，无驱动信号输出。同时检测发现后级功率开关回路异常，输出采样反馈电路元件参数偏移，设备触发自我保护锁死机制，直接切断功率输出。结合设备长期连续运行工况判断，内部元器件长期高温工作，出现老化失效，叠加电网瞬时浪涌冲击，最终导致电源输出回路瘫痪，出现无电压输出故障。
针对故障问题开展标准化维修保养作业。对设备内部电路板、散热风道进行深度除尘清洁，清除积尘与氧化杂质，恢复电路绝缘性能。更换失效的PWM主控芯片、老化震荡电容及异常采样电阻，修复功率驱动与信号反馈回路。全面检测整流管、滤波电容、功率开关管等核心器件，更换所有性能衰减元器件，补焊电路板虚焊点位，彻底修复电源功率输出链路。
维修完成后，对整机进行调试校准与工况测试。多次上电测试，设备启动正常，面板设定参数与实际输出电压精准对应，空载输出电压稳定无偏差。开展半载、满载带载老化测试，设备输出平稳、无压降、无保护停机现象，带载性能良好，稳压精度、纹波指标均符合原厂技术标准。
经过长时间稳定性测试，菊水J53060直流电源无电压输出故障彻底排除，各项功能恢复正常，运行稳定可靠，可重新投入精密测试生产作业使用。
