AP12K射频电源上电正常无射频输出故障维修
发布时间：9/8/2026
发布者：YX

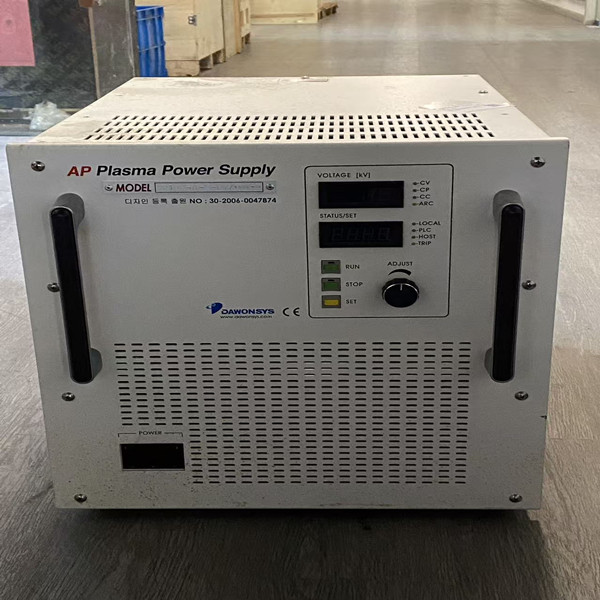

本次维修设备为AP12K大功率射频电源，设备主要应用于真空镀膜、等离子清洗、半导体工艺等精密生产场景。设备故障现象为整机上电正常，控制面板显示正常、按键操作灵敏，参数可正常设定，风扇、辅助电源及整机待机状态均无异常，但启动运行后无任何射频功率输出，工艺腔体无法起辉，设备完全无法投入生产使用。现场排查外部供电、射频线缆、匹配器、腔体负载，确认外部回路无短路、开路及匹配异常，排除外围设备故障，判定故障为电源内部射频发生及输出回路硬件损坏导致。
-
AP12K射频电源上电正常无射频输出故障维修
本次维修设备为AP12K大功率射频电源，设备主要应用于真空镀膜、等离子清洗、半导体工艺等精密生产场景。设备故障现象为整机上电正常，控制面板显示正常、按键操作灵敏，参数可正常设定，风扇、辅助电源及整机待机状态均无异常，但启动运行后无任何射频功率输出，工艺腔体无法起辉，设备完全无法投入生产使用。现场排查外部供电、射频线缆、匹配器、腔体负载，确认外部回路无短路、开路及匹配异常，排除外围设备故障，判定故障为电源内部射频发生及输出回路硬件损坏导致。
接修后首先开展全面外部排查工作，排除假性故障干扰。实测设备输入交流电压稳定，供电质量达标，无欠压、波动问题；检查射频输出端口、高频连接线、接头端子无氧化、松动、破损，绝缘性能良好。更换匹配负载、重置工艺参数多次试机，设备依旧无法输出射频能量，无报错、无反射提示，待机状态完全正常，仅射频主输出功能失效，由此确定故障点位集中在电源内部驱动、振荡、功放输出核心电路。
拆机逐级检测内部电路，精准锁定故障原因。经检测，设备前级辅助电源、控制主板工作正常，系统自检通过，但射频振荡电路不起振，无初始驱动波形输出。进一步排查发现，射频驱动板激励芯片损坏，无法输出驱动信号，导致后级末级功放模组无法开启工作；同时功率使能控制回路存在虚焊断路，主控下发启动指令后，功率输出回路未正常导通，最终造成整机上电正常、无射频输出的故障。设备长期高频运行、内部积尘受潮，是导致电路器件失效、焊点老化的主要诱因。
针对故障点位开展标准化维修作业。对设备内部电路板、散热风道及功率腔体进行深度除尘清洁，去除积尘与潮气，恢复整机绝缘性能。重新补焊功率使能控制回路虚焊点位，修复信号通路；更换损坏的射频激励驱动芯片，恢复振荡起振功能。全面检测末级功放模块、谐振电容、高频功率器件状态，确认无连带损坏，加固所有板卡接插件，杜绝接触不良隐患。
维修装配完成后，进行整机调试与带载测试。设备上电自检正常，启动运行后射频振荡正常起振，功率输出响应迅速。逐级加载测试低、中、高功率输出，射频能量输出稳定、波形正常，无卡顿、无断输出现象，腔体起辉正常。经过长时间连续老化测试，设备运行状态平稳，各项输出指标、控制功能均符合原厂技术标准。
本次故障由射频驱动芯片失效、控制回路虚焊导致，属于设备高频工况常见硬件故障。经过维修校准，AP12K射频电源射频输出功能完全恢复，运行稳定可靠，可正常满足工业等离子工艺生产使用要求。
