电源控制器 T96-S 作为工业供电系统的核心控制单元，承担着电压调节、负载保护、状态监控等功能，上电后不运行（如无指示灯亮、无按键响应、无法输出控制信号）会导致下游设备无法正常供电，需按 “先外部后内部、先简单后复杂” 的排查逻辑，精准定位故障点并规范维修，避免因操作不当引发设备二次损坏或安全风险。
-

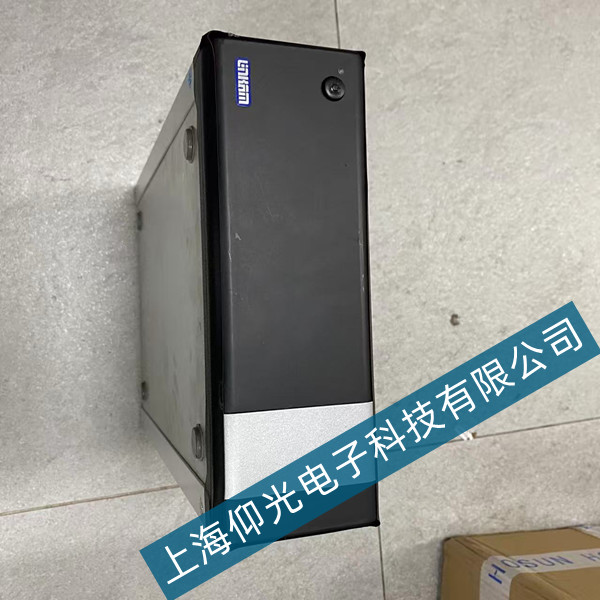

电源控制器 T96-S 上电不运行故障维修
电源控制器 T96-S 作为工业供电系统的核心控制单元，承担着电压调节、负载保护、状态监控等功能，上电后不运行（如无指示灯亮、无按键响应、无法输出控制信号）会导致下游设备无法正常供电，需按 “先外部后内部、先简单后复杂” 的排查逻辑，精准定位故障点并规范维修，避免因操作不当引发设备二次损坏或安全风险。
一、故障现象与初步预判
上电不运行的典型表现为：接入电源后，控制器面板电源指示灯（通常为红色）不亮，按下 “启动键”“复位键” 等无任何响应，输出端子无电压 / 电流输出，部分型号可能伴随蜂鸣器无报警提示。初步预判需先区分 “供电故障” 与 “设备内部故障”—— 通过更换已知正常的供电线缆、电源适配器（或检查供电线路电压），若设备仍无反应，可判定故障源于控制器内部；若更换后设备正常，则故障为外部供电部件损坏。
二、分层排查与维修步骤
（一）外部供电与连接系统排查（优先操作，无拆机风险）
供电线路与电源适配检测
电源控制器 T96-S 常用供电方式为交流 220V（单相）或直流 24V（工业级），需先确保供电链路稳定：
交流供电检测：用万用表 “交流电压档” 测量输入端电压，正常范围应在 200-240VAC，若电压低于 180V 或高于 260V，需通过稳压器调节；同时检查电源开关是否接触不良（反复按压开关，观察万用表读数是否波动），开关损坏需更换同规格船型开关（如 10A/250V）。
直流供电检测：若使用直流 24V 电源适配器，测量输出端电压，正常应在 23-25VDC，电压为 0 或低于 22V 则判定适配器损坏，需更换同参数适配器（电流≥2A，接口类型匹配）；检查适配器与控制器的连接线是否断裂，可通过拉扯线缆、观察万用表读数判断，断线需重新焊接或更换线缆。
外部接线与负载检查
外部接线错误或负载异常可能触发控制器保护机制，导致不运行：
输入输出接线核查：对照 T96-S 说明书，检查输入端（L、N、PE）与输出端（OUT1、OUT2）接线是否正确，PE 线（地线）未接会导致设备漏电保护触发，需重新紧固地线端子；输出端若接反极性（如正负极接反），可能烧毁内部保护电路，需断电后调整接线顺序。
负载故障排查：断开控制器输出端负载，单独给控制器上电，若设备恢复运行，说明负载短路或过载（如负载电流超过控制器额定电流 10A）；用万用表 “通断档” 测量负载电阻，电阻为 0 判定短路，需维修负载后重新连接。
外部控制信号检查（针对带远程控制型号）
若 T96-S 支持远程控制（如 485 通讯、开关量控制），远程信号异常会导致设备锁定：
开关量控制检查：若通过外部开关控制控制器启停，测量控制端子（如 COM、NO）电压，无电压则判定外部开关故障，需更换开关；电压正常则检查控制器内部开关量输入电路（后续内部排查环节展开）。
通讯控制检查：若通过 485 通讯控制，检查通讯线（A、B 线）是否接反，用万用表 “直流电压档” 测量 A、B 线之间电压，正常应在 2-5V，无电压需检查通讯线缆是否断裂或通讯模块供电，通讯异常可暂时断开通讯线，切换至 “本地控制” 模式重试。
（二）内部硬件故障排查（需拆机，建议具备电工基础）
内部保险丝与保护元件检测
控制器内部设有过流、过压保护保险丝，是首要排查的易损件：
拆机操作规范：关闭外部电源，用十字螺丝刀拧下控制器外壳 4 个固定螺丝，小心分离前后壳（注意避免拉扯内部排线），找到电源板上的保险丝座（标注 “F1” 或 “FUSE”）。
保险丝检测：取出保险丝（通常为 5A/250V 玻璃保险丝），用万用表 “通断档” 测量两端，蜂鸣器不响、指针无偏转则判定熔断；需更换同规格保险丝（禁止用导线短接），更换后若再次熔断，需进一步检查内部电路是否短路。
压敏电阻检测：电源板上的压敏电阻（如 10D471K）用于吸收过压冲击，损坏后会导致保险丝熔断，用万用表 “电阻档” 测量压敏电阻阻值，正常应为无穷大，阻值为 0 则判定损坏，需更换同型号压敏电阻。
电源板核心部件检修
电源板负责将外部供电转换为控制器内部所需电压（如 5V 供主板、12V 供继电器），常见故障为整流桥、稳压芯片损坏：
整流桥检测：找到电源板上的整流桥（如 KBJ606，6A/600V），用万用表 “二极管档” 测量 4 个引脚，正常情况下相邻引脚正向导通、反向截止，若正反均导通或均截止，判定整流桥损坏，需用烙铁更换同型号元件（注意引脚顺序，避免接反）。
稳压芯片检测：重点检查 5V 稳压芯片（如 7805 或 LM1117-5.0），测量芯片输入端电压（交流供电时应为 30-40VDC，直流供电时为 24VDC）、输出端电压（应为 5±0.2VDC），输出电压异常则更换芯片；同时检查芯片散热片是否松动，散热不良会导致芯片过热损坏，需重新紧固散热片并涂抹导热硅脂。
主板与控制电路检修
若电源板输出正常，控制器仍不运行，需检查主板与控制电路：
主板供电测试：用万用表测量主板上的电源接口（标注 “VCC5V”“GND”），电压为 5V 说明供电正常；电压为 0 则检查电源板与主板之间的排线是否松动，重新插拔排线并紧固端子，排线损坏需更换同规格排线（如 2.54mm 间距、8Pin）。
按键与指示灯电路检查：面板按键无响应可能是按键损坏或线路虚焊，用万用表 “通断档” 测量按键两端，按下按键时应导通，松开时断开，损坏需更换 6mm×6mm 轻触按键；指示灯不亮则测量指示灯（LED）两端电压，有电压无亮灯判定 LED 损坏，无电压则检查限流电阻（如 1kΩ）是否开路，电阻损坏需更换同阻值元件。
继电器与驱动电路检查：控制器无法输出可能是继电器未吸合，测量继电器线圈电压（应为 12V 或 24V），电压正常但继电器不吸合，判定继电器损坏（如触点烧蚀），需更换同型号继电器（如 HF3FF-012-1ZS，12V 线圈）；电压异常则检查驱动芯片（如 ULN2003），测量芯片输入输出端电压，无输出则更换芯片。
CPU 与程序电路检查（复杂故障点）
主板 CPU（如 STM32 系列）或程序存储芯片（如 EEPROM）故障会导致控制器死机：
CPU 供电检测：测量 CPU 引脚供电电压（通常为 3.3V），电压异常需检查稳压电路（如 AMS1117-3.3）；电压正常则检查 CPU 复位电路，测量复位引脚电压（复位时为 0V，正常运行时为 3.3V），复位电路故障需更换复位电容（如 0.1μF）或电阻（如 10kΩ）。
程序故障排查：若 CPU 无明显硬件损坏，可能是程序丢失（如强电磁干扰导致），需联系设备厂家，使用专用编程器重新烧录程序，禁止自行刷写非官方程序（可能导致设备功能异常）。
三、维修后验证与操作规范
分步通电测试与功能验证
维修完成后，需按安全流程验证设备功能，避免高压风险：
空载通电测试：断开输出端负载，接入电源，观察面板电源指示灯是否正常亮起（红色常亮），按下 “启动键”，输出指示灯（绿色）应点亮，同时测量输出端电压，符合设定值（如 220VAC）；按下 “停止键”，输出指示灯熄灭，电压归零。
带载功能验证：接入额定负载（如 5A/220V 负载），启动控制器，测量输出电流，确保不超过额定值；运行 30 分钟，监测控制器表面温度（不得超过 60℃），同时检查负载运行状态，无异常发热、停机现象。
保护功能测试：模拟过载故障（如负载电流升至 12A，超过控制器 10A 额定值），控制器应自动停机，过载指示灯（黄色）亮起，按 “复位键” 后可重新启动，说明保护功能正常。
安全操作与维护规范
静电防护：拆机维修时必须佩戴防静电手环，避免静电击穿主板 CPU、芯片等精密元件；工作台需铺设防静电垫，工具需接地。
元件更换原则：更换保险丝、芯片、继电器等元件时，必须匹配型号、参数（如电压、电流、封装），禁止用参数不符的元件替代（如用 5A 保险丝替代 10A，会导致保护失效）。
定期维护：每 3 个月清洁控制器内部灰尘（用压缩空气吹洗风道、散热片），每 6 个月检查接线端子紧固性，避免因灰尘堆积、端子松动导致故障复发。
