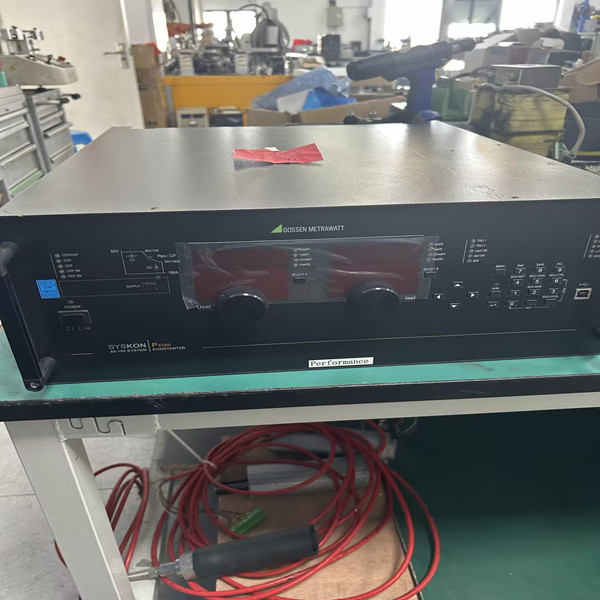

德国 GMC 高美程控直流电源接负载无反应故障维修方法
德国 GMC 高美程控直流电源接负载无反应故障维修方法
核心结论：接负载无反应多由外部连接异常、保护电路触发、输出回路元件损坏导致，按 “外部排查→保护解锁→内部维修” 三步排查，可高效定位并解决问题。
一、外部连接与基础排查（优先操作，无需拆机）
负载与线缆检测
更换已知正常的标准电阻负载（匹配电源额定功率），排除负载本身开路、短路或过载问题。
检查输出线缆：若接头氧化、铜芯断裂，更换同规格屏蔽线缆；重新紧固接线柱，确保接触无松动。
参数与模式核查
确认电压、电流设定值合理（电流不可设为零），过压（OVP）、过流（OCP）保护阈值未误设过低。
切换 “CV/CC” 模式，观察面板指示灯切换正常，排除模式设置错误。
空载与带载对比测试
空载时用万用表测量输出端电压，与面板设定值误差应≤±0.5%，若异常则指向内部供电故障。
接入负载后电压瞬间跌落为 0V，大概率是输出回路短路或保护锁定。
二、保护电路解锁与复位（排除锁定故障）
故障代码与手动复位
若面板显示 “OCP”“OVP” 报错，按说明书操作复位（通常长按 “复位” 键 3 秒），清除保护锁定。
无报错但无输出：拆机后短接保护电路复位引脚（标注 “RESET”），解除触发锁定。
系统参数重置
进入设备菜单，执行 “出厂设置恢复”，重新校准保护阈值，避免参数漂移导致的隐性锁定。
三、内部核心故障维修（需拆机，专业操作）
输出回路元件检测与更换
保险丝：测量输出回路保险丝（规格多为 5A-10A/250V），熔断则更换同规格产品，若再次熔断需排查后级短路。
整流元件：用万用表检测整流二极管、整流桥，若反向电阻异常（击穿），更换同型号快恢复二极管（如 FR107）或整流桥。
功率器件：检测 MOS 管（如 IRF3205）、IGBT，若击穿短路，更换后补焊引脚，确保无桥连。
控制与保护芯片检修
检测 PWM 控制芯片（如 UC3845、SG3525）：测量供电电压，若正常但无驱动信号，更换芯片。
过流 / 过压保护芯片（如 TL431）：输出信号异常则更换，重新校准保护阈值。
电路清洁与加固
用无水酒精清洁 PCB 板灰尘、氧化层，重点清理输出端子和芯片引脚。
补焊虚焊点（尤其是功率器件、排线接口），避免接触不良导致的供电中断。
四、维修验证步骤
空载测试：设置常用电压（如 24V），测量输出电压稳定，参数调节响应灵敏。
带载测试：连接标准电阻负载（额定电流的 80%），连续运行 30 分钟，电压、电流无波动。
保护功能验证：模拟轻微过载，设备应正常触发保护并报警，复位后可恢复输出。
五、安全与预防建议
拆机前务必断电放电，佩戴防静电手环，避免静电损坏芯片。
每月清洁输出接头氧化层，每半年更换一次输出线缆，避免接触不良。
负载测试前核对参数匹配性，串联限流电阻，降低短路冲击风险。
