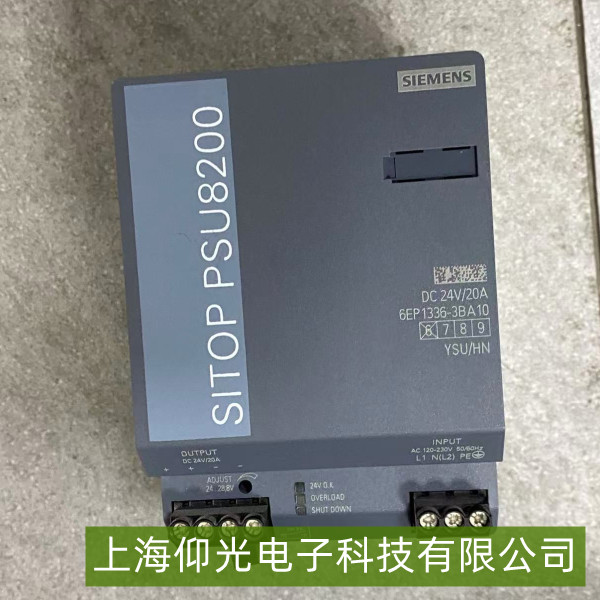

西门子 SITOP 系列的工业开关电源“输出电压波动” 维修
安全前提：断开电源输入，等待内部电容放电10分钟以上，避免触电风险。
一、故障初筛：先排除外部因素
1. 负载侧检测：断开电源输出端所有负载，单独通电测试输出电压。若电压恢复稳定，说明是负载问题（如负载短路、多设备同时启停），需排查负载设备的功率匹配性；若仍波动，锁定电源本身故障。
2. **输入侧检测**：用万用表测输入AC电压，需稳定在标称值±10%范围内（如230V输入需在207-253V之间）。若输入电压波动，优先检修供电线路（如更换空开、排查线路接触不良）。
二、电源内部核心故障维修
1. 输出滤波电容损坏（最常见）
拆开电源外壳，观察输出侧电解电容：若出现鼓包、漏液，或用电容表测容量低于标称值80%，直接更换同规格电容（如24V输出需选耐压≥35V的电解电容）。更换后需注意极性，避免反接烧毁。
2. 反馈电路异常
检测反馈回路的光耦与基准稳压元件（如TL431）：
- 用光耦测试仪测光耦的输入/输出导通性，若信号传输中断，更换同型号光耦；
- 用万用表测TL431的基准电压（正常为2.5V），若电压波动，直接替换TL431芯片。
3. 开关元件故障
若上述部件正常，检测开关管（如MOS管）：用万用表测其源极、漏极间阻值，若出现击穿短路，需更换开关管，同时检查驱动电路的电阻、二极管是否损坏（需同步替换）；若变压器绕组间阻值异常（短路），则需更换同规格变压器。
三、修复后验证
接额定负载（如24V/20A电源接480W负载），通电测试30分钟：
- 用万用表监测输出电压，波动范围需≤±0.5V；
- 用示波器测纹波，24V输出纹波应≤50mV，无尖峰波动即为修复完成。
