EA 电源 PSI91000 电压异常故障维修方案

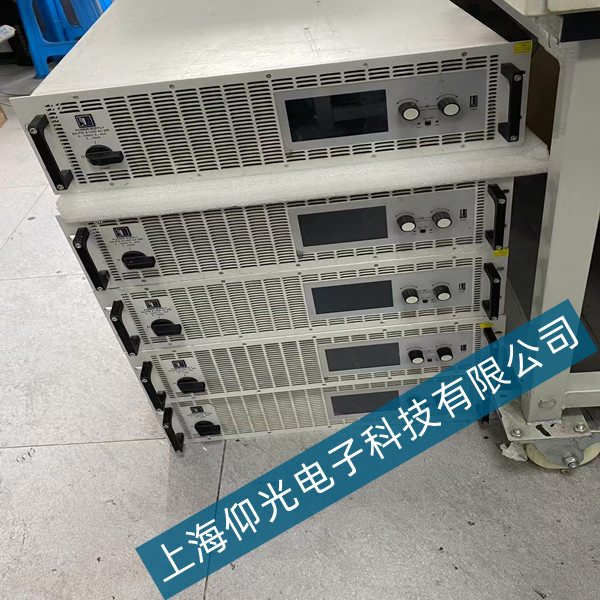

一、故障概述
EA PSI91000 作为大功率可编程直流电源，电压异常故障主要表现为输出电压过高（超出设定值 ±5%）、过低（低于设定值或接近 0V）、波动频繁（波动幅度＞±1% FS），直接影响负载供电稳定性。核心诱因集中在反馈调节回路、滤波电路、参数设置、功率元件老化四大类，维修需遵循 “先软后硬、先易后难” 原则。
二、核心故障原因
参数设置与校准问题：电压设定值错误、滤波参数不合理；长期未校准导致精度偏移，或校准流程不规范（如未用标准负载）；
反馈调节回路故障：光耦合器（如 PC817）失效、基准源（TL431）损坏，导致稳压调节失控；电压采样电阻变值、虚焊，传输错误电压信号；
滤波与供电电路异常：高压滤波电容鼓包、漏液，容量衰减导致滤波效果下降；输出侧滤波电容老化，无法抑制电压纹波；
功率元件与驱动故障：开关管（MOSFET/IGBT）导通电阻增大、驱动电路异常，导致输出电压转换效率降低；整流二极管击穿，造成电压损耗过大。
三、分步维修操作
（一）软件参数排查与校准
核对参数设置：通过面板或上位机软件，确认电压设定值、限流值是否符合要求，调整滤波时间至 3-5 秒（抑制波动）；恢复出厂设置后重新设定参数，排除误操作导致的异常。
标准校准流程：用高精度万用表（如 FLUKE 8846A）和标准负载，按手册完成两点校准：空载时校准零点，接入额定 50% 负载校准满量程，校准后验证电压误差≤±1%。
（二）反馈调节回路检修
检测基准源与光耦：用万用表测 TL431 基准电压（正常为 2.5V），异常则更换；测量光耦输入输出端阻值，无通断特性或阻值偏离则替换同型号光耦。
检查采样电阻：测量电压采样电阻（通常为高精度合金电阻）阻值，若偏离标称值 ±5% 以上，或焊点发黑、虚焊，需更换电阻并补焊引脚。
（三）滤波与供电电路维修
高压滤波电容检查：打开机壳，目视观察输入侧高压滤波电容，若有鼓包、漏液痕迹，用电容表测量容量，低于标称值 80% 则更换同容量、同耐压值元件（建议选低 ESR 型号）。
输出滤波电路检修：检测输出侧电解电容，老化则更换；检查滤波电感是否松动、绕组短路，用万用表通断档排查故障。
（四）功率元件与驱动电路检测
开关管与整流二极管：用万用表测开关管 D-S 极、整流二极管正向导通压降，若击穿短路或压降异常，更换同规格功率元件，同时检查驱动电阻、电容是否损坏，一并更换。
驱动电路验证：用示波器测量驱动芯片输出信号，若波形畸变或无输出，检修驱动芯片（如 IR2110）及供电电路，补焊虚焊焊点。
四、维修后测试验证
空载测试：设置输出电压为额定值 50%，万用表测量输出电压，与设定值误差≤±1%，无明显波动；
带载测试：接入额定 75% 负载，连续运行 1 小时，监测电压波动幅度≤±0.5%，无过热、异响；
纹波测试：用示波器检测输出电压纹波，峰峰值应≤50mV，符合电源技术指标。
五、预防建议
每 6 个月进行一次标准校准，每月清洁机内灰尘，避免电容过热老化；
避免长期满负载运行，负载电流控制在额定值 80% 以内；
供电环境不稳定时搭配稳压电源，防止电压冲击损坏元件。
若维修后仍异常，大概率是核心控制板或功率模块故障，建议联系专业维修公司，提供测试数据与故障现象，借助原厂设备检修。
