台达DPS-400AB开关电源“无直流输出”故障维修方法

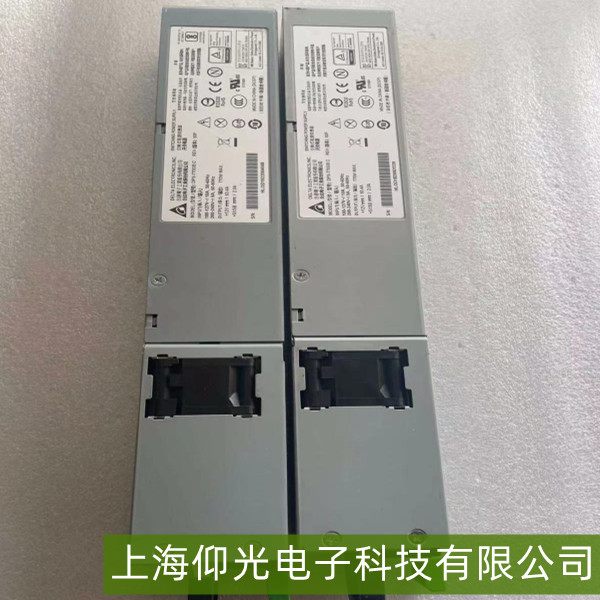

台达DPS-400AB是一款常见的400W开关电源，应用于服务器、工业设备等场景。
当出现“无直流输出”（输出端无12V/5V等目标电压）时，需系统性排查输入、保护、关键电路及元件故障。以下是具体维修方法：
一、基础安全检查与初步判断
输入电源确认：用万用表测量电源输入端（通常为AC 100-240V），确认市电电压正常（偏差≤±10%）。若输入无电，检查电源线是否破损、插座是否通电，或前端开关是否跳闸。
外观与保险丝检查：观察电源外壳是否有烧焦痕迹（如电容鼓包、PCB碳化），重点检查输入回路保险丝（通常为方形或圆柱形玻璃管，标注额定电流如3A/250V）。用万用表电阻档测保险丝通断（正常为0Ω，熔断为∞），若熔断则需更换同规格保险丝，并排查短路点（如输出线短路或负载故障）。
二、核心故障点排查与维修
1. 保险丝熔断（常见初级故障）
若保险丝已熔断，盲目更换可能再次熔断，需先定位短路源：
检查整流桥与滤波电容：用万用表二极管档测整流桥（通常为4个二极管组成的桥堆）的正向/反向导通性（正向导通、反向截止，若单向导通或短路则损坏）；观察大容量电解电容（如输入端的470μF/400V电容）是否鼓包漏液（长期过压/高温导致），若异常需更换同规格元件。
短路过载排查：断开电源所有输出线（避免带载测试），更换保险丝后通电，若仍熔断，则可能是初级电路（如整流后大电容、开关管）短路，需进一步检测开关管（如场效应管Q1，通常标注“MOS”或型号）或高频变压器初级绕组。
2. 辅助电源（待机电路）故障
台达DPS-400AB依赖辅助电源（通常为5V/12V小功率电路）为控制芯片（如PWM控制器）供电。若辅助电源异常，主电路无法启动，表现为无任何直流输出。
检测辅助电源输出：用万用表测量辅助电源输出引脚（如5VSB，通常连接主板待机接口），正常应有5V左右电压（偏差≤±0.5V）。若无输出，检查辅助电源的开关管（如小功率MOS管）、整流二极管（如1N4007）及高频变压器辅助绕组是否损坏（用万用表测电阻值是否异常）。
关键元件更换：若辅助电源芯片（如UC3842等PWM控制器）损坏（表现为芯片发烫、引脚无电压），需更换同型号芯片（注意焊接时防静电）。
3. 主电路开关管或PWM控制故障
若辅助电源正常但无主输出（如12V/5V），可能是主开关管（如大功率MOSFET）击穿、PWM控制芯片（如TL494）失效，或高频变压器初级绕组开路。
开关管检测：用万用表二极管档测开关管栅极-源极间电阻（正常应为高阻，若短路则损坏），漏极-源极间电阻（正常为几欧姆至几十欧姆，若接近0Ω则短路）。
PWM芯片检测：检查芯片供电引脚（通常为12V或5V）是否稳定，若无供电则排查前端供电电路；若芯片引脚电压异常（参考手册标定值），更换同型号芯片。
