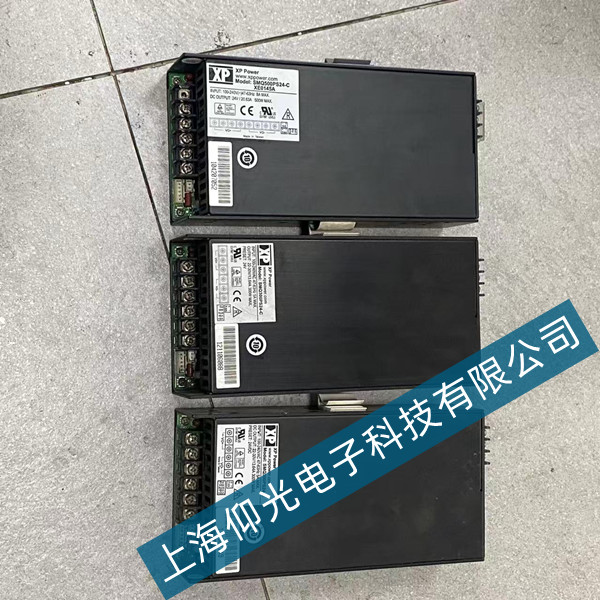

XP电源SMQ500PS24启动与控制电路故障维修
发布时间：12/4/2025
发布者：YX
MQ500PS24 作为 500W 24V 开关电源，其启动与控制电路核心由启动电阻、PWM 控制芯片、辅助供电回路、反馈回路等组成，故障多表现为无法启动、启动后立即停机等。维修需遵循 “先外观后实测、先静态后动态” 的思路，以下是具体维修流程，操作前务必断电并对高压电容放电，做好防静电措施：
-
XP电源SMQ500PS24启动与控制电路故障维修
SMQ500PS24 作为 500W 24V 开关电源，其启动与控制电路核心由启动电阻、PWM 控制芯片、辅助供电回路、反馈回路等组成，故障多表现为无法启动、启动后立即停机等。维修需遵循 “先外观后实测、先静态后动态” 的思路，以下是具体维修流程，操作前务必断电并对高压电容放电，做好防静电措施：
前期安全准备与外观排查
安全操作：拔掉电源后等待 10 分钟以上，或用电阻短接电源内部大滤波电容两端放电；佩戴防静电手环，避免静电损坏 PWM 芯片等敏感元件。
外观检查：开盖后观察启动电阻是否烧焦、PWM 芯片是否有烧痕，同时查看控制电路中的电容有无鼓包漏液、电路板有无焊盘烧蚀、焊点是否虚焊，还要确认保险丝是否熔断（熔断可能连带控制电路故障）。
分故障现象精准维修
电源完全无法启动，指示灯不亮：这类故障多集中在启动电路或 PWM 芯片供电端。第一步先测高压滤波电容两端，正常应约 310V，若无则先排查前级整流桥，而非启动控制电路；第二步测 PWM 控制芯片的 VCC 供电脚（如常见 UC384x 系列的 7 脚）电压，正常启动时会先升至 12 - 16V 再稳定。若电压为 0，大概率是启动电阻开路或阻值变大，需焊下电阻用万用表测量（该电阻通常几百 KΩ 到几 MΩ），更换同规格电阻即可；若更换后仍无电压，需检测芯片 VCC 脚是否内部短路，可断开 VCC 负载再测，若依旧无电压则需更换 PWM 芯片。
启动后立即停机，反复 “打嗝”：这种情况多是辅助供电回路或保护电路误触发。一方面检查辅助供电回路，高频变压器的辅助绕组负责启动后持续给 PWM 芯片供电，若辅助绕组整流二极管击穿、滤波电容失效，会导致芯片供电中断，用万用表测辅助绕组输出端整流后的电压，异常则更换对应二极管或电容；另一方面排查过流保护相关元件，控制电路中电流检测电阻阻值漂移会触发误保护，测量其阻值（通常 0.1 - 1Ω），若偏离标称值需更换。
能启动但输出电压异常（偏高 / 偏低）：此问题多源于控制电路的反馈回路故障，该电源反馈回路一般由光耦和 TL431 基准芯片组成。先测 TL431 基准电压，正常约 2.5V，若异常则直接更换 TL431；再检测光耦，用万用表测光耦输入端（LED 端）应有 1.2V 左右电压，输出端（C - E 极）阻值需随输出电压变化，若阻值固定不变，说明光耦老化或损坏，更换同型号光耦即可。
PWM 芯片供电正常，但无驱动输出：若 PWM 芯片 VCC 脚电压稳定，但开关管无驱动信号，先检查芯片的 RT、CT 振荡阻容元件，焊下测量阻值和容量，偏离标称值则更换；再用示波器观察芯片 OUT/PWM 脚是否有脉冲输出，若无输出且 VCC 正常，基本可判定芯片损坏，更换同型号 PWM 芯片；若有脉冲输出，需检查驱动电阻是否开路，避免驱动信号无法传递到开关管。
维修后测试验证
空载测试：更换故障元件后，用隔离变压器给电源供电，测量输出端是否稳定在 24V，观察电源是否持续运行无异常。
带载测试：接入与电源匹配的 24V 负载（功率逐步加到额定值），监测输出电压波动是否在允许范围，同时观察 PWM 芯片温度、无异常异响，确认控制电路工作正常。
若维修中发现芯片大面积烧毁、电路板铜箔烧断，或无同型号 PWM 芯片、光耦等配件，建议直接更换同规格电源，避免维修后稳定性不足影响后端设备。
