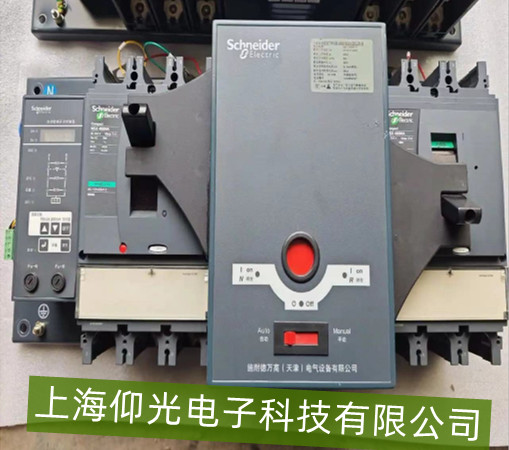

施耐德WATSNA-100-4P双电源间隙性断电故障的维修步骤
结合双电源切换装置常见故障逻辑及安全规范整理：
一、基础安全与状态确认
断电与放电
先切断双电源输入（主/备电源），等待5-10分钟确保内部电容放电完毕（尤其带储能机构时）。用万用表检测输入/输出端无残余电压后，方可进一步操作。
现象观察
记录断电发生频率（如每小时1次/随机）、触发场景（如负载启动时/无规律），检查断电时是否有异常声响（如继电器频繁吸合声）、指示灯状态（常用“主电”“备电”“切换”指示灯辅助判断）。
二、输入电源与切换控制排查
主/备电源输入检测
用万用表测量主电源和备电源的电压稳定性（标准范围：AC 380V±10%或220V±10%，具体参考铭牌）。重点检查是否存在电压波动（如骤降、突升）、缺相（三相电中某相缺失）或谐波干扰（可通过专业电力质量分析仪检测）。若某一路电源本身不稳定（如电网临时故障），可能是间隙断电的直接诱因。
切换逻辑与控制器
双电源的核心是控制器（监测电压并控制切换）。检查控制器设置是否正确（如切换延时时间、电压阈值：通常主电电压低于160V或高于275V时触发切备电）。若控制器程序故障（如死机、参数错乱），可能导致误判切换或频繁动作。尝试复位控制器（按说明书“复位键”或断电重启），观察是否恢复正常。
三、机械与电气触点检查
切换机构（ATS）状态
双电源通过机械/电动切换开关（ATS）实现主备电转换。检查触点是否有烧蚀、氧化或接触不良（表现为切换时火花大、触点温度高）。可用细砂纸打磨轻微氧化触点，严重烧蚀需更换触点组件。同时检查切换机构的弹簧、连杆是否卡滞（手动模拟切换测试是否顺畅）。
继电器/接触器故障
控制切换的继电器或接触器若线圈老化、触点粘连，可能导致“假切换”或延迟断开。用万用表检测继电器线圈电阻（对比标称值），听切换时是否有“咔嗒”声但实际未动作（机械卡死）。必要时更换同型号继电器。
四、负载与保护装置关联排查
负载过载或短路
检查双电源输出端连接的负载是否超载（总功率超过100A额定值）或存在隐性短路（如线路老化、设备故障）。过载会触发保护机制（如自动断开输出），而短路可能导致高频切换。用钳形表测量负载电流，排查异常设备。
保护功能误动作
双电源内置过压、欠压、过流保护模块。若保护阈值设置过低（如误调），轻微电压波动就会触发断电。检查保护模块参数（参考说明书），必要时恢复默认设置或联系厂家校准。
五、进阶处理与建议
深度检测：若上述步骤无效，需用示波器检测电源切换瞬间的电压波形（判断是否存在瞬时干扰），或联系施耐德售后提供控制器固件升级（部分老版本程序存在逻辑漏洞）。
维护提示：定期清理切换机构灰尘（避免触点氧化），检查接线端子是否松动（用螺丝刀紧固），并记录切换日志（帮助定位间歇性故障规律）。
