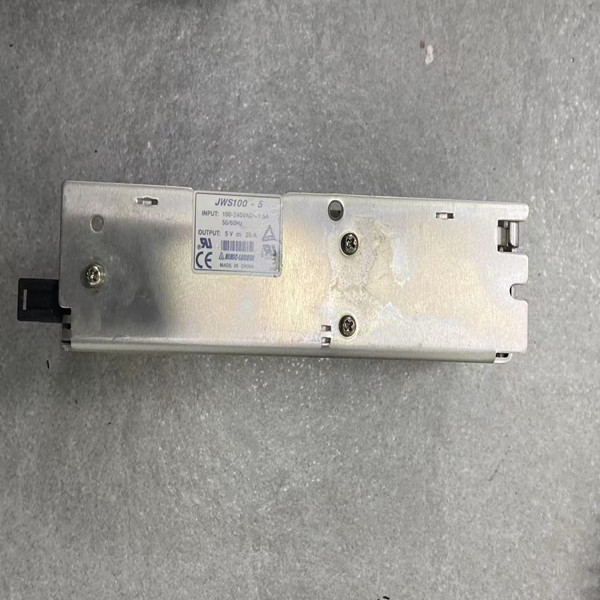

兰达 JWS100-5 是一款 100W、固定 5V 输出的工业级开关电源，广泛应用于自动化设备、仪器仪表等场景，输出电压异常（偏高、偏低、波动大）会直接导致后端设备报错、重启甚至损坏，需按 “先外后内、先易后难” 的逻辑精准检修。
-
兰达电源 JWS100-5 输出电压异常故障维修方案
兰达 JWS100-5 是一款 100W、固定 5V 输出的工业级开关电源，广泛应用于自动化设备、仪器仪表等场景，输出电压异常（偏高、偏低、波动大）会直接导致后端设备报错、重启甚至损坏，需按 “先外后内、先易后难” 的逻辑精准检修。
一、故障核心诱因与表现
（一）典型表现
输出电压偏高（＞5.5V）：可能烧毁负载设备的低压元器件；
输出电压偏低（＜4.5V）：负载设备无法正常启动或运行卡顿；
电压波动大（纹波峰值＞100mV）：设备信号干扰严重、数据采集异常。
（二）核心诱因
外部因素：负载过重 / 短路、输入电压不稳定、电源线接触不良；
内部元件故障：滤波电容鼓包漏电、反馈电路光耦 / 电阻损坏、PWM 控制芯片失效、电压调节电位器老化、整流二极管性能衰减；
环境与结构问题：散热不良导致元件参数漂移、内部焊点虚焊。
二、分步骤检修实施流程
（一）外部系统排查（无需拆机，优先操作）
负载与供电检测：
断开所有负载，单独测量电源空载输出电压，若空载电压正常（5V±0.1V），说明故障源于负载（如负载短路、过载），需逐一检测后端设备；
用万用表测量输入电压，确认其在电源额定范围（通常 100-240V AC）内，更换完好电源线和插座，排除供电波动或接触不良问题。
基础参数校准：
找到电源侧面的电压调节电位器，用小螺丝刀缓慢微调，观察万用表读数是否能回归 5V 标准值，若调节无效，排除电位器老化或卡滞问题。
（二）内部电路深度检修（需拆机，专业人员操作）
滤波电容排查：
拆机后重点观察输出端滤波电容（通常为 2200μF/16V 电解电容），若出现鼓包、漏液、顶部防爆纹开裂，直接更换同规格（容量、耐压一致，温度系数≥105℃）电容；
用电容表测量电容实际容量，若偏离标称值 ±20% 以上，即使外观无异常也需更换，避免因滤波能力下降导致电压纹波过大。
反馈电路检测：
反馈电路是电压稳定的核心，重点检测光耦元件（如 PC817）和取样电阻（通常为 2 个串联高精度电阻）：
用万用表测量光耦输入输出端电阻，若输入开路或输出短路，判定光耦损坏；
测量取样电阻阻值，若与标称值偏差超过 5%，更换同精度（±1%）电阻，确保电压取样信号准确。
PWM 控制芯片与整流电路检修：
检测电源核心 PWM 控制芯片（如 UC3842、TL494）的供电引脚电压（通常为 12V），若电压异常，排查芯片周边启动电阻、滤波电容，损坏则更换；
测量次级整流二极管（如肖特基二极管 SB360）的正向压降，若压降过大或开路，更换二极管，避免因整流效率下降导致电压偏低。
焊点与散热检查：
观察电源板上的焊点，尤其是功率元件（开关管、整流桥）和引脚连接处，若出现虚焊、焊锡开裂，用烙铁补焊；
清理散热片灰尘，检查散热片与功率元件的导热硅胶是否干涸，补涂硅胶保证散热，避免元件过热导致参数漂移。
（三）维修后验证流程
空载测试：接通电源，测量空载输出电压为 5V±0.1V，纹波峰值≤50mV，视为空载正常；
带载测试：接入 50W（额定功率 50%）、100W（额定功率 100%）负载，持续运行 30 分钟，电压波动≤±0.2V，外壳温度≤60℃，无异常噪音；
稳定性测试：反复切换输入电压（100V、220V、240V），输出电压保持稳定，无跳变现象。
三、关键注意事项
安全规范：拆机前需断开电源并放电（用 10kΩ 电阻短接电容引脚），避免高压触电；维修时佩戴防静电手环，防止静电损坏芯片。
配件标准：所有更换元件需选用原厂或同规格优质配件，严禁用低耐压、低精度元件替代，否则会导致故障复发。
复杂故障处理：若经上述步骤仍无法修复，可能是 PWM 芯片周边驱动电路或变压器故障，建议联系上海仰光专业电源维修机构，避免自行拆机扩大故障。
