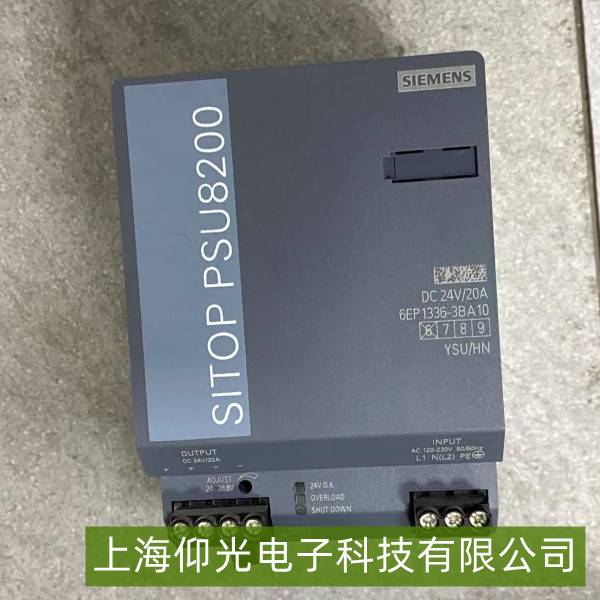

西门子 SITOP 电源无输出故障维修：3 步定位核心问题
发布时间：12/11/2025
发布者：ZMT
西门子 SITOP 电源无输出，可分三步排查：第一步基础检查，用万用表测输入电压、观察指示灯、检查保险丝；第二步诊断内部电路，空载测输出，查开关管、控制电路及保护功能；第三步排查负载与环境，逐步接入负载，检查散热，留意电源老化，如此可快速定位并修复故障，减少设备停机时间。
-
西门子 SITOP 电源无输出故障维修：3 步定位核心问题
西门子 SITOP 电源以高可靠性著称，但无输出故障仍可能发生。快速定位核心问题并修复，可减少设备停机时间。以下是系统化的 3 步排查法：
第一步：基础输入与状态检查（排除外部因素）
输入电源验证：用万用表测量电源输入端电压（如 1/2 相 AC 120/230V 或 DC 24-150V 等，需根据型号确认，例如 SITOP smart 24V 常见输入为 120/230V AC）。确保输入电压在标称范围内（如 AC 输入波动不超过 ±15%），且接线无松动、反相或断路。
电源状态指示：观察电源模块上的 LED 指示灯（通常为绿色/红色）。若红灯亮起（如“故障”或“过载”提示），需对照手册解读代码；若无任何灯光，可能是输入未接通或电源完全失效。
保险丝检查：打开电源外壳（需断电！），查看输入回路的保险丝是否熔断（常见于过压、短路或浪涌冲击后）。若熔断，需更换同规格保险丝（如 2A/250V AC 快熔），并排查短路点。
第二步：内部关键电路诊断（定位核心故障点）
输出回路检测：在输入正常且无保险丝熔断的前提下，用万用表直流电压档测量电源输出端子（如 24V+/GND），空载时应稳定输出标称值（如 24V±1%）。若输出为 0V，重点检查：
开关管/功率器件：主开关管（如 MOSFET）、整流二极管或高频变压器可能因过热、过压损坏，可通过测量其导通压降或阻值初步判断（如短路或开路）。
控制电路：PWM 控制芯片（如 UC384x 系列）或反馈回路故障可能导致电源无法启动，需检查芯片供电电压（如 15V 辅助电源）及关键信号（如反馈电压是否正常）。
保护功能触发：SITOP 电源内置过压、过流、短路保护。若输出端短路（如负载线接地），电源会立即锁死输出；可断开所有负载后重新上电测试，若恢复正常，则需排查负载侧短路点。
第三步：负载与环境因素排查（验证兼容性）
负载过载/短路：即使空载测试正常，连接负载后无输出可能是负载电流超过额定值（如 SITOP modular 24V/10A 电源带 15A 负载）。逐步接入负载，监测输出电压是否跌落或锁死。
散热与环境温度：电源长时间高负载运行可能导致内部过热（如环境温度＞50℃ 且无散热措施），触发过温保护。检查散热孔是否堵塞，必要时清理灰尘或改善通风。
电源老化/元件失效：长期使用的电源，电解电容（如输出滤波电容）可能容量下降，导致纹波增大或启动困难；高频电容漏电也可能影响控制电路。
