菊水PCR1000LA直流电源输出电压过高，可能伴随过压报警等。先确认故障现象，断开负载。排查时，检查设定与控制电路，看面板设定值及反馈回路是否正常；查电压反馈回路元件；测硬件元件有无损坏；排查外部干扰与负载异常。维修时更换损坏元件，控制板故障找专业人员。预防要定期校准，避免满载，安装过压保护。
-
菊水直流电源PCR1000LA输出电压过高故障维修指南

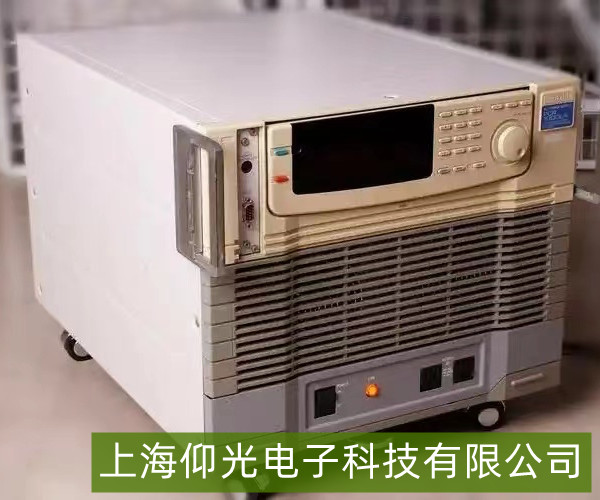

菊水PCR1000LA是一款高精度直流电源（标称输出0-100V/0-10A），输出电压过高可能导致负载设备损坏，需快速定位并修复故障。以下是针对性维修指南：
一、故障现象确认
输出电压异常升高（如设定值10V但实测50V以上），可能伴随过压报警（若有）、负载设备异常（如烧毁、重启）或电源模块过热。需优先断开负载，避免二次损伤。
二、核心故障原因与排查步骤
1. 设定或控制电路异常
可能原因：面板设定值被误调（如旋钮/按键故障导致实际设定值远高于需求）、控制板电压反馈回路失效（如反馈电阻/运放芯片损坏，无法抑制输出）。
排查方法：
检查操作面板设定值是否与实际需求一致（重新设定为安全值如5V，观察输出是否同步降低）；
若设定正常但输出仍过高，可能是控制板故障——反馈电路（如光电耦合器、误差放大器）无法将输出电压信号传递至主控芯片，导致PWM调制异常。
2. 电压反馈回路故障
可能原因：反馈采样电阻阻值漂移（如长期使用后阻值变大）、光耦隔离元件失效（信号传输失真）、分压电路元件损坏（如精密电阻短路/开路）。
排查方法：
使用万用表测量反馈回路关键电阻（如分压电阻）阻值是否符合标称值（参考手册电路图）；
检查光耦（如PC817等）输入/输出侧电压是否正常（输入有信号但输出无响应则光耦损坏）。
3. 硬件元件损坏
可能原因：主功率管（如MOSFET）击穿（失去限压能力）、稳压二极管/齐纳二极管失效（无法钳位过压）、电容（如输出滤波电容）漏电或容量下降。
排查方法：
断电后测量功率管两端阻值（正常应有高阻抗，若短路则击穿）；
检查稳压二极管（通常并联在输出端）是否反向击穿（用万用表二极管档测正向/反向压降，异常则更换）。
4. 外部干扰或负载异常
可能原因：负载侧存在短路瞬间（触发电源保护失效后输出失控）、电磁干扰（如附近大功率设备影响反馈信号）。
排查方法：
断开所有负载，空载测试输出是否仍过高（若空载正常，则故障可能与负载特性相关）；
检查电源接地是否良好，避免共模干扰影响控制电路。
三、维修与预防建议
维修操作：若确认为反馈回路元件（如电阻、光耦）或功率管损坏，需更换同型号元件（参考手册参数）；控制板级故障建议由专业维修人员检修（避免自行焊接高压部分）。
预防措施：定期校准输出电压（使用标准电压表验证设定与实际一致性）；避免长时间满载运行（防止元件过热老化）；安装过压保护电路（如外部并联压敏电阻或齐纳二极管）。
