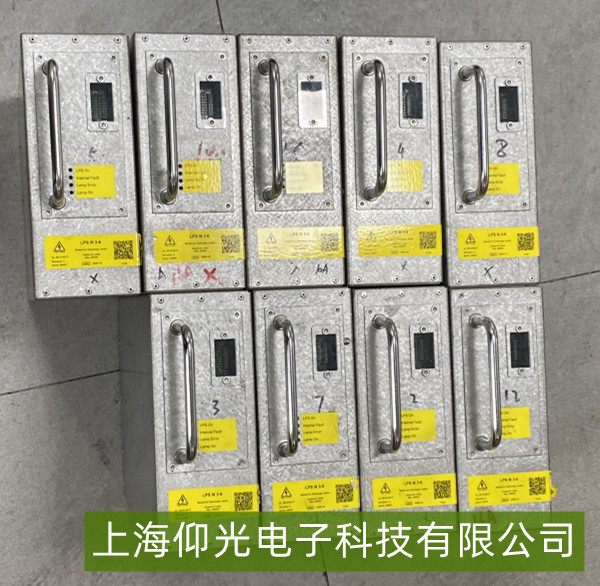

阿法拉伐 LPS M3-6 压载水电源模块不供电故障维修
针对阿法拉伐LPS M3-6压载水电源模块不供电故障，可按以下步骤排查与维修：
1. 基础电源检查
输入电源确认：用万用表检测电源模块输入端（通常为AC 380V/220V或DC 24V等，需参考手册）是否正常接入。若输入无电压，排查上级配电柜、断路器或电缆是否断路/跳闸。
保险丝状态：检查模块前端保险丝（通常位于电源输入端子附近）是否熔断。若熔断，需更换同规格保险丝，并排查短路点（如模块内部元件击穿或外部线路短路）。
2. 模块供电电路诊断
关键电压节点测试：参考技术手册，测量模块内部关键电路（如开关电源初级/次级侧、整流滤波输出端）的电压。若初级侧有输入但次级无输出，可能是开关电源芯片（如UC384x系列）、高频变压器或整流二极管损坏。
辅助电源故障：部分模块依赖独立辅助电源（如+5V、+12V）驱动控制电路。若辅助电源失效，模块无法启动。需检查辅助电源的电解电容（鼓包/漏液需更换）、稳压IC及反馈回路。
3. 控制与保护电路排查
控制信号中断：检查模块启停控制信号（如24V DC启停端子、PLC信号输入）是否正常。若信号未传递，排查接线端子松动、PLC输出故障或中间继电器损坏。
保护功能触发：模块可能因过压、过流、短路等保护机制锁死（如LED指示灯报错）。断开负载后重新上电，若仍不供电，可能是保护电路误动作（如电流互感器损坏）或真实故障（如功率MOSFET短路）。
4. 硬件元件检测
核心元件检查：重点测试功率器件（如IGBT、整流桥）、储能电容（容量下降会导致供电不足）及控制芯片（如驱动IC损坏）。使用热成像仪辅助定位过热元件。
PCB与连接问题：检查电路板是否有烧蚀痕迹、焊点脱焊或铜箔断裂。重新插拔模块连接器，确保接触良好。
5. 复位与测试
复位操作：部分模块需长按复位按钮或断电重启以清除保护状态。
负载隔离测试：断开所有外部负载，单独给模块供电。若仍无输出，则故障在模块内部；若正常，则需排查负载短路或过载。
