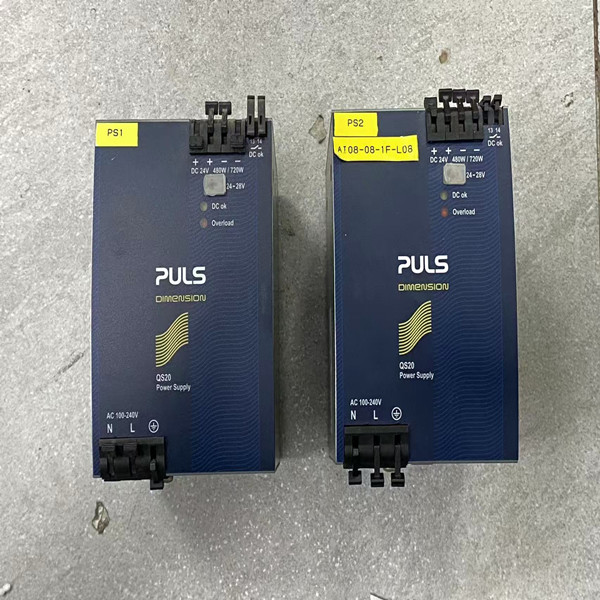

普尔世电源开关QS20.241输出电压不稳故障维修
发布时间：12/13/2025
发布者：YX
1. 无输出（指示灯不亮）
故障成因：输入供电中断、内部保险丝熔断、开关管击穿或 PWM 芯片故障。
排查步骤：
更换已知完好的电源线与插座，用万用表测量输入电压（AC 100-240V），确保在额定范围；检查输入端子接线是否松动，重新紧固。
拆机后检查内部保险丝（通常标注 “FUSE”），若熔断（玻璃管发黑或金属丝断开），需先排查输出侧短路（用万用表测输出端子电阻，避免更换后再次熔断），再更换同规格保险丝。
用万用表二极管档检测整流桥与开关管，若正向阻值为 0 或反向阻值偏小，说明元件损坏，需更换同型号配件。
-
普尔世电源开关QS20.241输出电压不稳故障维修
一、核心故障类型与快速排查
1. 无输出（指示灯不亮）
故障成因：输入供电中断、内部保险丝熔断、开关管击穿或 PWM 芯片故障。
排查步骤：
更换已知完好的电源线与插座，用万用表测量输入电压（AC 100-240V），确保在额定范围；检查输入端子接线是否松动，重新紧固。
拆机后检查内部保险丝（通常标注 “FUSE”），若熔断（玻璃管发黑或金属丝断开），需先排查输出侧短路（用万用表测输出端子电阻，避免更换后再次熔断），再更换同规格保险丝。
用万用表二极管档检测整流桥与开关管，若正向阻值为 0 或反向阻值偏小，说明元件损坏，需更换同型号配件。
2. 输出电压不稳 / 偏低
故障成因：滤波电容鼓包、电压反馈电路异常、负载不匹配或供电线路压降过大。
排查步骤：
断开负载，空载测试输出电压（额定 24V），若恢复正常则为负载过载，需检查被控设备是否短路或超出电源额定功率（20A/480W）。
观察内部电解电容，若出现鼓包、漏液，更换同规格高频低阻电容；用万用表测量反馈电阻阻值，与标称值对比，偏差超 ±10% 则更换。
远距离供电时，检查输出线缆线径是否达标（建议≥1.5mm2），减少压降导致的电压不稳。
3. 过流 / 过温报警（指示灯闪烁或停机）
故障成因：负载短路、散热风机故障、环境温度超标或电流传感器异常。
排查步骤：
断开输出端，用万用表检测线路是否短路，修复后重试；若为电机类负载，检查机械传动是否卡滞，消除堵转导致的过流。
检查电源散热风道是否积灰堵塞，散热风机是否运转，损坏则更换风机；确保工作环境温度≤50℃，避免密闭空间使用。
拆机检测电流检测电阻与保护电路，若电阻烧毁或保护芯片失效，需更换对应元件并重新校准保护阈值。
二、系统检修流程
基础检查：清洁电源外壳与散热口，检查输入 / 输出端子是否氧化、烧蚀，用无水乙醇清洁触点；确认接地电阻≤4Ω，避免电磁干扰影响稳定性。
参数校验：用万用表实测输入 / 输出电压、电流，对比电源铭牌额定值，确认波动范围≤±5%；若支持调节，通过电位器微调输出电压至标准值。
硬件深度检测：
用示波器检测 PWM 芯片输出波形，若波形失真或无输出，更换 PWM 芯片及周边限流电阻。
检查电源模块焊点，用放大镜查看是否存在虚焊、脱焊，重点补焊整流桥、变压器引脚等发热部位。
复位与测试：故障修复后，空载通电 30 分钟，监测输出电压稳定性；接入标准负载（如 24V/10A 电阻箱），测试满负荷运行时的温度与电压波动，确保无异常。
三、注意事项
拆机维修前需断电放电，佩戴绝缘手套，避免触电；内部高压电容需短接放电，防止残留电压损坏元件。
更换核心元件（如开关管、PWM 芯片）需选用普尔世原厂配件，避免参数不匹配导致二次故障。
若检测到主板线路烧毁、核心芯片故障，建议联系普尔世授权售后，借助专用检测设备修复，避免自行拆解造成更严重损坏。
日常维护需定期清洁散热通道，每 6 个月检查一次电容状态与接线紧固性，延长电源使用寿命。
