一定要看！倍福电源指示灯异常故障维修指南

发布时间：12/19/2025

发布者：ZMT

倍福工业设备电源模块指示灯异常，影响系统稳定。常见表现有指示灯不亮、常红、闪烁、颜色不符。维修先查供电环境，确认电压及连线；再排查电源输入、模块自身、负载端故障，如测电压、紧端子、查短路等；最后重新上电观察，若未解决，联系官方技术支持，提供型号、现象及排查步骤。

立即咨询

一定要看！倍福电源指示灯异常故障维修指南

故障背景与常见表现

倍福（Beckhoff）工业自动化设备的电源模块（如KL系列电源端子或电源模块）指示灯是判断供电状态的关键依据。当指示灯出现异常（如不亮、常红、闪烁或颜色不符预期），通常意味着电源输入、模块本身或负载端存在故障，可能影响整个控制系统的稳定性。

常见异常表现包括：
指示灯不亮：电源未输入或模块完全失效；
常红灯：过压、过流或内部保护触发；
闪烁：供电不稳定或通信异常（部分型号）；
颜色不符（如应绿却红）：工作状态异常。

维修步骤与关键操作
1. 初步观察与基础检查

首先确认设备供电环境：检查外部电源（如24V直流电源）是否正常输出（用万用表测电压是否在24V±5%范围内），并确认电源线是否连接至模块的正确端子（通常标注“+24V”和“0V”或“GND”）。同时观察模块其他指示灯（如有）是否联动异常，辅助判断是局部还是系统性故障。

2. 针对性排查核心故障点
（1）电源输入问题
若指示灯完全不亮，优先检查电源输入端子：
用万用表测量端子两端电压——若无24V输入，需排查上游电源（如开关电源是否损坏、线路是否断路）；
检查端子是否松动（工业环境振动易导致接触不良），重新压紧导线；若端子氧化（表面发黑），用电子清洁剂擦拭触点。

（2）模块自身故障
若输入电压正常但指示灯仍异常（如常红或闪烁）：
可能是模块内部电路故障（如保护电路触发、电容老化）。轻触模块外壳确认无明显发热或烧焦味（若有则模块可能已损毁）；

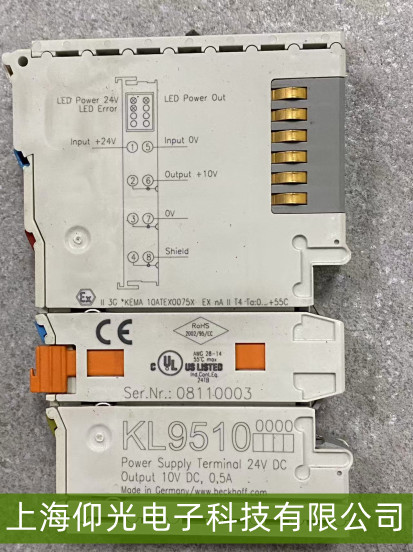

部分型号（如KL9510等EtherCAT端子）的指示灯状态与通信相关，需同步检查EtherCAT总线是否连接正常（如网线是否松动）。

（3）负载端短路或过载

若模块带负载（如传感器、IO模块），指示灯异常可能是负载短路（导致过流）或总电流超模块额定值（如24V/10A模块接入超过10A的负载）。断开所有负载后观察指示灯是否恢复正常——若恢复，则逐个接入负载排查短路点（可用万用表测负载回路电阻，接近0Ω可能为短路）。

3. 测试验证与收尾
完成调整后，重新上电并观察指示灯状态：正常情况下，供电稳定时应显示绿灯（或型号指定的“工作正常”颜色）。若问题依旧，建议联系倍福官方技术支持（提供模块型号、故障现象及已排查步骤），避免自行拆解导致保修失效。
