吉时利2290E-5过压保护误触故障维修指南
发布时间：1/30/2026
发布者：ZMT
吉时利2290E -5过压保护误触，常见原因有：OVP阈值设置不当；反馈电路或传感器异常；控制逻辑或软件故障；外部干扰或负载异常。维修先做基础检查与复位，验证触发条件；再检测反馈电路；若正常则排查控制板与软件；最后进行抗干扰优化，如确保线缆屏蔽层可靠接地、修复不良负载等 。
-
吉时利2290E-5过压保护误触故障维修指南

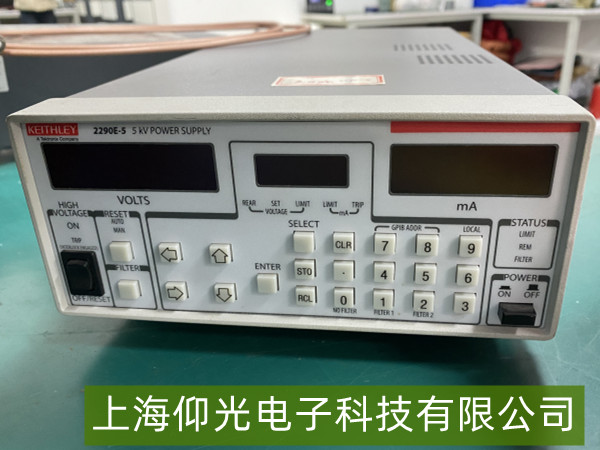

吉时利2290E-5是一款高精度高压直流电源，其内置过压保护（OVP）功能用于防止输出电压超过设定阈值（通常由用户预设或默认值限制），但若保护功能频繁误触发（如无实际过压时自动切断输出），会导致设备无法正常使用。以下是针对该故障的维修分析与解决步骤。
一、误触故障的常见原因
OVP阈值设置不当
用户可能误调了过压保护阈值（通过前面板或远程接口设置），使其低于实际需要的输出电压范围。例如，若负载需要1000V稳定输出，但OVP被设为800V，电源会在达到正常工作电压前触发保护。
反馈电路或传感器异常
电源通过内部电压采样电路（如分压电阻网络、ADC芯片）实时监测输出电压，并与OVP阈值比较。若分压电阻阻值漂移（如长期使用后氧化或老化）、ADC采样芯片故障，或信号线接触不良，会导致反馈电压值失真（偏高），触发误保护。
控制逻辑或软件故障
电源控制板上的微处理器或FPGA芯片若存在程序错误、参数存储异常（如EEPROM数据损坏），可能导致OVP判断逻辑出错（如将正常波动误判为过压）。
外部干扰或负载异常
高压输出线缆附近存在强电磁干扰（如射频设备、电弧焊机），可能影响电压采样信号的稳定性；或负载存在瞬间短路/漏电（如绝缘不良），导致输出电压瞬时波动，触发保护。
二、维修与排查步骤
基础检查与复位
断开电源与负载的连接，确认输出线缆无短路或接地异常（使用万用表测线缆间电阻＞1MΩ）。
通过前面板菜单或远程接口（如GPIB/USB）检查当前OVP阈值设置，对比实际需求（如需输出1500V，阈值应≥1500V+安全余量）。若设置过低，调整为合理值并保存。
验证OVP触发条件
在空载状态下缓慢调节输出电压（观察前面板电压显示），记录触发保护时的实际电压值。若实际电压远低于预设OVP阈值（如预设1000V但800V就触发），则基本确认是反馈或控制问题。
检测反馈电路
打开电源外壳（需专业资质，避免高压残留风险），检查电压采样电路的分压电阻（通常为高压臂与低压臂电阻组合）是否有烧焦、变色或阻值漂移（用万用表测量实际阻值与标称值偏差应＜1%）。
检查ADC芯片（如TI的ADS系列）的供电电压（通常为±5V/±15V）是否正常，信号输入线与地之间的绝缘性（避免漏电干扰采样）。
控制板与软件诊断
若反馈电路正常，可能是控制板故障。尝试对电源进行“出厂重置”（参考手册操作，清除错误参数），或更新固件（若有官方升级包）。
使用示波器检测控制板上的OVP触发信号波形（如比较器输出端），观察是否在无过压时出现异常脉冲。
抗干扰优化
检查高压输出线缆的屏蔽层是否可靠接地（单端接地，避免地环路），并远离干扰源（如射频设备）。
若负载绝缘不良（如电缆破损、接头氧化），修复负载或更换线缆，减少电压波动。
