霍廷格电源Qinto3013无射频输出故障维修
发布时间：1/31/2026
发布者：YX

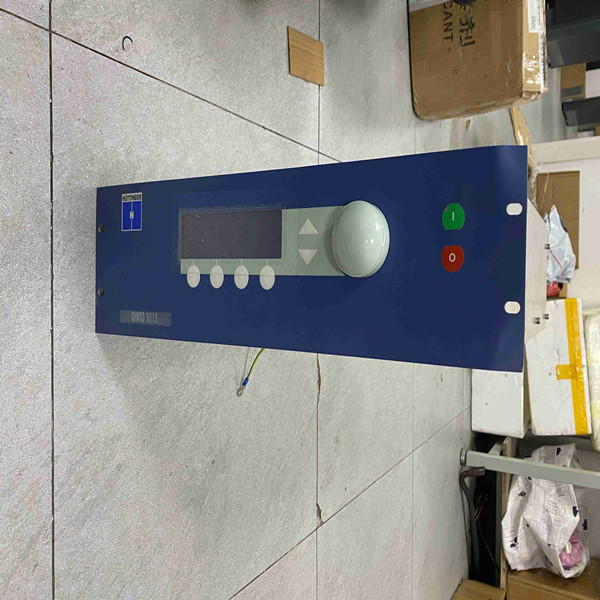

本次维修对象为霍廷格电源Qinto3013，故障表现为设备上电后正常开机、本地显示无异常，但无射频输出，输出功率显示为0，无法为下游镀膜、等离子体处理设备提供射频能量，排查负载设备及连接线路无故障后，判定为电源内部射频模块、驱动电路及匹配网络相关故障，经系统性检修，设备射频输出功能恢复正常，满足现场生产需求。
-
霍廷格电源Qinto3013无射频输出故障维修
本次维修对象为霍廷格电源Qinto3013，故障表现为设备上电后正常开机、本地显示无异常，但无射频输出，输出功率显示为0，无法为下游镀膜、等离子体处理设备提供射频能量，排查负载设备及连接线路无故障后，判定为电源内部射频模块、驱动电路及匹配网络相关故障，经系统性检修，设备射频输出功能恢复正常，满足现场生产需求。
故障排查遵循“先外部后内部、先简单后复杂”的原则，逐步缩小故障范围。首先检查外部负载及连接部件，确认负载阻抗匹配、射频连接线无破损、接头紧固无松动，更换备用射频连接线及负载进行测试，仍无射频输出，排除外部负载及连接线故障；随后检查设备本地参数设置，确认射频开关已闭合、输出功率、频率参数设置符合现场工况，重启设备后故障依旧，排除参数设置及设备误操作问题；初步判断故障集中在电源内部射频功放模块、驱动电路或匹配网络。
做好断电、防静电、接地保护准备后拆解设备，重点检测射频模块、驱动电路及匹配网络。拆机后发现，射频功放模块内功放管性能衰减，引脚出现轻微虚焊，无法正常放大驱动信号；匹配网络内谐振电容老化、容量衰减，导致射频信号无法有效谐振输出；驱动信号传输线路排线松动，部分焊点脱锡，驱动信号传输中断，无法触发射频输出；进一步检测射频检测回路，确认检测传感器无异常，主板供电电压稳定，无其他深层电路故障。
针对排查出的故障点，开展针对性检修操作。首先更换匹配型号的原装功放管及谐振电容，确保元件规格与设备原厂要求一致；用烙铁补焊功放管引脚及驱动线路排线焊点，补焊后检查焊点牢固，无脱锡、连锡现象，确保信号传输稳定；重新插拔驱动线路排线，对准接口精准固定，清理射频模块表面积灰，检查模块散热情况，避免因散热不良导致元件再次损坏；随后调整匹配网络参数，确保负载阻抗与电源输出阻抗匹配，保障射频信号有效输出。
检修完成后，重新组装设备，接通电源及负载，进行射频输出测试。启动设备后，本地显示正常，射频输出功率快速达到设定值，频率稳定无漂移；连续运行2小时，射频输出无中断、无波动，负载设备正常工作，无故障报错；检测射频输出波形及幅值，均符合设备原厂标准，确认无射频输出故障彻底排除。
本次无射频输出故障主要由功放管、谐振电容等易损件老化，及日常维护不到位导致排线松动、焊点虚焊引发。建议后续使用中，定期检查射频模块及易损件状态，每6个月进行一次全面检测维护，及时更换老化元件；保持设备内部清洁，定期清理积灰，检查散热系统，避免元件因过热损坏；严格按照操作规程设置参数，避免负载阻抗不匹配导致射频模块故障，确保设备长期稳定运行。
