AE Paramount射频电源功率输出故障及排查要点
发布时间：2/4/2026
发布者：YX
E Paramount系列射频电源（含6013、1513等主流型号）是半导体、平板显示及真空镀膜产线的核心设备，主要用于PECVD、溅射与等离子刻蚀工艺，故障集中在供电启动、功率输出、保护触发、匹配通信、散热系统、系统固件六大模块，结合实操案例整理高频故障，附精准排查方向，适配现场运维需求：
-
AE Paramount射频电源功率输出故障及排查要点

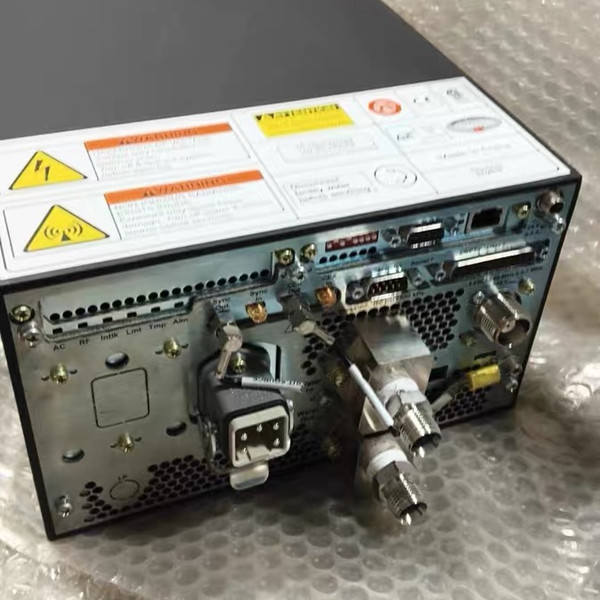

AE Paramount系列射频电源（含6013、1513等主流型号）是半导体、平板显示及真空镀膜产线的核心设备，主要用于PECVD、溅射与等离子刻蚀工艺，故障集中在供电启动、功率输出、保护触发、匹配通信、散热系统、系统固件六大模块，结合实操案例整理高频故障，附精准排查方向，适配现场运维需求：
## 一、供电与启动类故障（高频高发）
1. 开机无任何响应（指示灯不亮、风扇不转）：核心成因为主控板3.3V LDO短路、AC输入EMI滤波器击穿，或输入保险丝熔断、电源线破损；排查要点：先检查电源线与插座接触，测量输入电压，拆机后查看保险丝状态，检测PFC前级电路，避免直接更换主控板。
2. 开机后立即停机/反复重启：多为辅助电源失效、电源板电容鼓包漏液，或待机控制电路故障；排查要点：清洁电源板灰尘，检查滤波电容是否老化，测试辅助电源输出电压，排查电源开关与继电器状态。
3. 电源灯亮但预热灯不亮：成因是预热回路故障、控制芯片虚焊，或栅极电压钳位功能失效；排查要点：检测预热回路接线，用万用表测量控制芯片引脚电压，检查IGBT驱动板组件。
## 二、功率输出类故障（核心功能故障）
1. 无功率输出/输出功率为零：成因包括功率模块（IGBT）损坏、驱动板故障、采样电阻漂移，或功率调节旋钮接触不良；排查要点：用示波器检测功率输出波形，测量驱动板输出信号，检查采样电阻阻值，清洁并测试调节旋钮。
2. 输出功率不稳定/波动大：主要是滤波电容老化、电流传感器信号失真，或ADC参考电压偏移；排查要点：更换老化滤波电容，校准电流传感器，使用AE原厂校准夹具重设零点，避免仅靠软件补偿。
3. 功率调节失灵（调不大或调不到正常值）：成因是功率调节模块故障、频率控制IC损坏，或调节旋钮磨损；排查要点：检查功率调节电路，更换故障IC或调节旋钮，重新校准输出功率，确保与负载匹配。
## 三、保护功能触发类故障（安全防护相关）
1. 过流/过压报警（ALM灯常亮）：成因是负载短路、输出电压采样故障，或过流/过压保护阈值设置过低；排查要点：断开负载测试电源空载输出，校准采样电路，重新设置保护阈值，排查负载短路点。
2. 过温报警/高温停机：核心是散热系统异常，或温度传感器损坏、温度检测电路故障；排查要点：检查散热风扇、风道，检测温度传感器阻值，清洁散热鳍片，更换故障传感器。
3. 栅极保护报警：成因是栅极电压异常、驱动板故障，或IGBT模块漏电；排查要点：测量栅极电压，检查驱动板接线，检测IGBT绝缘性能，更换故障模块或驱动板。
## 四、匹配与通信类故障（联动产线相关）
1. 与匹配器联动失败/无反馈信号：成因是通信线缆破损、RS485接口氧化，或匹配器与电源通信协议不兼容；排查要点：更换屏蔽通信线缆，清洁接口触点，核对通信参数，重启联动系统。
2. 通信中断/电脑无法操控：主要是USB/GPIB接口故障、驱动未安装，或端口被占用；排查要点：安装AE原厂驱动，切换通信端口，检查接口接线，恢复电源出厂设置后重新连接。
## 五、散热系统类故障（易引发连锁问题）
1. 散热风扇不转/转速缓慢：成因是风扇电机损坏、轴承卡顿、控制线断路；排查要点：清洁风扇灰尘与轴承，测试风扇供电电压，更换故障风扇，确保风道畅通。
2. 机身过热但无过温报警：成因是温度传感器失效、散热鳍片堵塞，或散热风道被遮挡；排查要点：清理散热鳍片灰尘，调整设备安装位置（远离热源），更换失效温度传感器。
## 六、系统与固件类故障（软件及控制故障）
1. 面板显示异常（花屏、乱码、黑屏）：成因是LCD排线松动、显示模块损坏，或固件紊乱；排查要点：重新插拔LCD排线，更换显示模块，刷写AE原厂最新固件。
2. 固件崩溃/无法进入操作系统：成因是存储芯片损坏、固件升级失败；排查要点：重新刷写固件，更换存储芯片，恢复出厂设置后重新配置参数。
3. 面板按键失灵：成因是按键触点氧化、按键板故障，或控制芯片虚焊；排查要点：清洁按键触点，更换按键板，补焊控制芯片引脚，测试按键响应性。
