SENI塞恩射频电源无脉冲输出故障维修
（一）故障概述

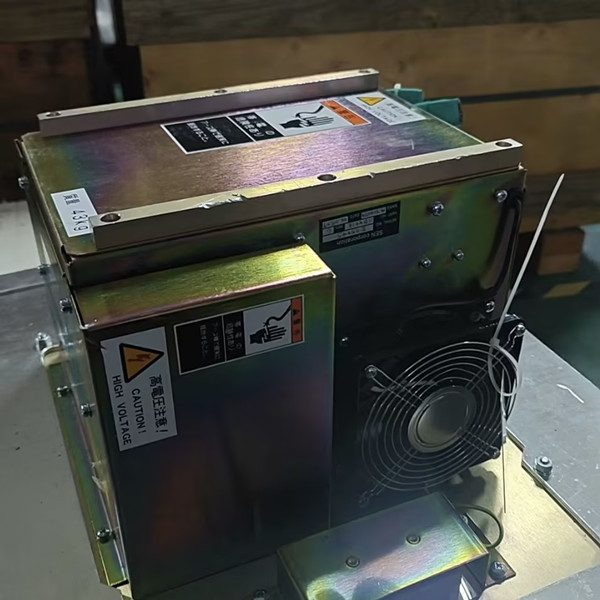

SENI塞恩射频电源是工业镀膜产线核心供电设备，本次故障表现为开机自检正常，指示灯无报警，但无射频功率输出，负载端无等离子体产生，面板功率显示为0。设备长期高负荷连续运行，近期未进行过专项维护，故障前曾出现功率波动现象，初步判断为驱动板、功率模块或脉冲控制电路异常导致无脉冲输出，需逐步排查定位，及时修复以保障产线正常运转。

（二）故障排查

1. 供电系统排查：优先检测输入电源，三相电压稳定在额定范围，无缺相、波动问题；检查电源板输出电压，5V、12V、310V直流电压均正常，保险丝未熔断，排除供电系统及电源板故障。

2. 功率模块与输出端排查：拆机检测功率管（IGBT），测量阻值无短路、击穿现象，功率模块供电正常；检查射频输出馈线、接头，无破损、氧化，连接牢固，负载阻抗匹配正常，排除功率模块及输出端故障。

3. 驱动板与脉冲电路排查：重点检测驱动板，用示波器测量驱动板输出端，无脉冲波形，判定驱动板无脉冲输出；检查驱动板供电线路，无松动、虚焊，驱动芯片引脚无烧蚀；进一步检测脉冲控制电路，发现脉冲发生器芯片引脚虚焊，控制信号无法传输至驱动板，且驱动板上栅极电阻有烧毁痕迹。

4. 辅助部件排查：检查射频开关，切换正常，无卡滞、损坏；检测主控板与驱动板通讯链路，排线连接牢固，无信号丢失，排除主控板及通讯故障，最终锁定脉冲发生器芯片虚焊、栅极电阻烧毁为核心故障。

（三）维修过程

1. 核心部件维修：用电烙铁补焊脉冲发生器芯片引脚，确保焊点牢固、无虚焊，避免后续信号传输中断；更换驱动板上烧毁的栅极电阻，选用与原厂同规格、同阻值电阻，重新焊接并检查焊点平整度。

2. 驱动板调试：将修复后的驱动板复位安装，连接示波器校准脉冲波形，调整脉冲频率、占空比至设备额定参数，确保脉冲信号稳定输出，与功率模块、负载阻抗匹配。

3. 整机装配：重新连接所有内部线路、排线，紧固各接口卡扣，清洁驱动板、功率模块表面灰尘，检查散热系统，确保散热风扇运行正常，避免部件过热导致二次故障。

4. 整机验证：上电后设备自检正常，无报警提示；启动功率输出，示波器检测脉冲信号稳定，面板功率显示正常；连接负载进行测试，等离子体产生稳定，射频功率输出达标，连续运行4小时无异常，故障彻底排除，设备可投入产线正常使用。

（四）故障总结与预防

本次无脉冲输出故障核心是脉冲发生器芯片虚焊、栅极电阻烧毁，源于设备长期高负荷运行、部件老化，且未定期进行板卡维护，导致脉冲控制信号无法正常传输。

预防措施：1. 每3个月拆机检查驱动板、脉冲控制电路，及时补焊虚焊引脚，更换老化电阻；2. 定期清洁设备内部灰尘，检查散热系统，确保部件散热良好；3. 避免设备长期超负荷运行，合理调整功率参数；4. 备用核心易损部件（栅极电阻、脉冲芯片），便于快速排查修复，减少产线停机时间。
