JRC电源NBD-577C开机无输出故障维修
发布时间：3/10/2026
发布者：YX

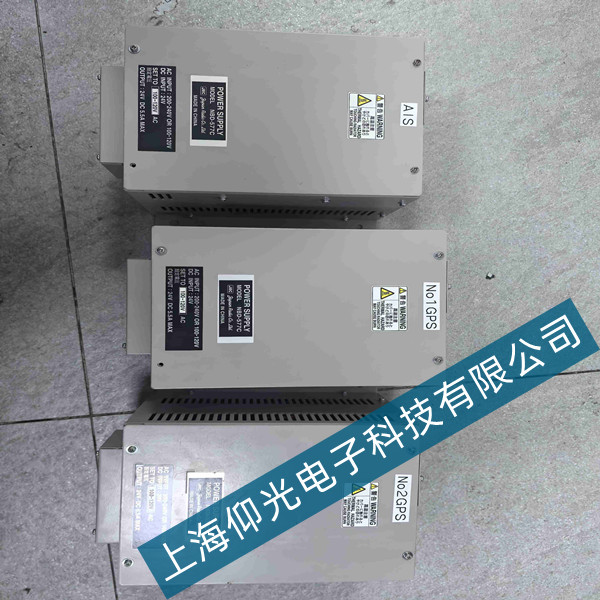

JRC电源NBD-577C是船用导航、雷达配套专用开关电源，主要为船舶电子设备提供稳定供电，其工作环境具有高湿度、强震动、多电磁干扰的特点，开机无输出是该机型最常见故障，表现为通电后设备无反应、指示灯不亮、无任何电压输出，直接导致船舶导航、雷达等核心设备无法启动，影响航行安全。
-
JRC电源NBD-577C开机无输出故障维修
JRC电源NBD-577C是船用导航、雷达配套专用开关电源，主要为船舶电子设备提供稳定供电，其工作环境具有高湿度、强震动、多电磁干扰的特点，开机无输出是该机型最常见故障，表现为通电后设备无反应、指示灯不亮、无任何电压输出，直接导致船舶导航、雷达等核心设备无法启动，影响航行安全。此类故障多由外部供电异常、内部电源回路损坏、保护电路动作引发，维修需遵循“先外部后内部、先低压后高压、先保护后功率”的原则，精准定位故障点，兼顾船用设备的防护要求，避免二次损坏。
首先进行外部基础排查，快速排除简单故障隐患。第一步检查外部供电链路，确认输入电源线、插头是否破损、断线，空气开关是否跳闸，将跳闸开关复位，更换破损的电源线和插头，接入稳定输入电源后，设备仍无输出，排除外部供电问题。第二步检查设备外观，观察是否有磕碰、进水、烧焦痕迹，若存在受潮、进水情况，先对整机进行干燥处理，防止内部电路短路加剧故障，干燥后通电测试，依旧无输出，确定故障源于设备内部。
做好防静电措施后拆机，重点排查内部电源输入回路。拆机后直观发现，输入回路的保险丝已熔断，压敏电阻、输入整流桥均有烧毁痕迹，进一步检测辅助电源启动芯片、PWM控制器，发现启动芯片失效，无法触发电源启动，导致整机供电中断，这是开机无输出的核心原因。同时，检查电源接口处，发现存在铜箔氧化、虚焊点位，导致输入电压无法正常传输至内部电路。
随后排查保护电路与辅助电源回路，避免维修后出现二次故障。检测过压、过流保护电路，发现保护二极管未损坏，排除保护电路误动作导致的无输出；检查辅助电源的滤波电容，发现部分电容存在鼓包漏电现象，影响辅助电源稳定性，进而导致主电源无法正常启动。此外，检查主功率管、电感等核心元件，确认无击穿、老化情况，无需更换。
开始进行维修操作，更换烧毁的保险丝、压敏电阻和输入整流桥，替换失效的辅助电源启动芯片，清理电源接口处的氧化层，对虚焊点位进行全面补焊，确保输入回路导通正常。更换鼓包漏电的滤波电容，修复辅助电源回路，确保供电稳定，同时检查内部线路，加固松动的接线端子，适配船用强震动工况。
维修完成后，组装整机并进行全面测试。接入标准输入电源，设备指示灯正常亮起，无异味、无异响，检测输出端电压，符合设备标准参数，无电压偏移。连续老化测试4小时，模拟船用负载工况，设备运行稳定，无停机、无无输出现象，保护功能正常。日常使用中，需定期清洁设备、检查线缆与接口，做好防潮、防震动措施，可有效减少开机无输出故障的发生，保障设备稳定运行。
维修完成后，组装整机并进行全面测试，输入输出电压稳定，保护功能正常，风扇运转良好，无异味、无异响。连续老化测试4小时，适配船用负载工况，各项参数达标，故障彻底排除。日常使用中，定期清洁设备、检查线缆与接口，避免潮湿、震动损坏，可有效延长设备使用寿命。
