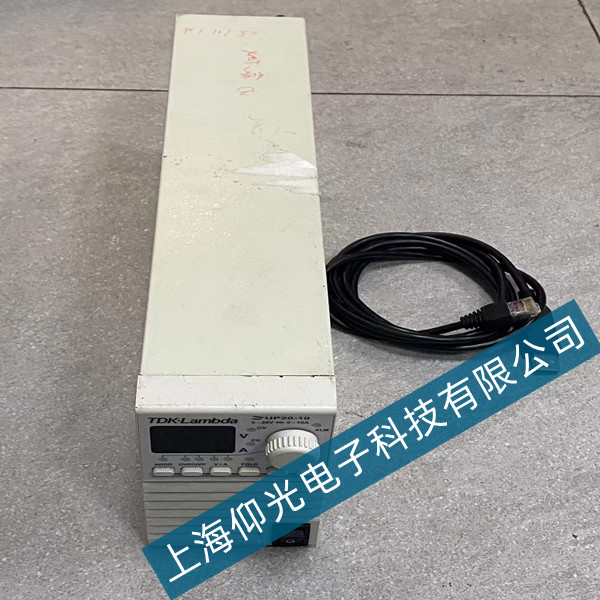

TDK 直流电源 ZUP201 输出纹波大、噪声高故障维修
TDK ZUP201 可编程直流电源在长期使用过程中，因元件老化、环境积尘、振动影响及负载工况变化，易出现输出纹波增大、噪声升高、电压波动明显等故障，导致后端测试设备工作不稳定、测量数据异常，严重影响实验与生产质量。此类故障主要由输出滤波电容老化、功率级元件性能下降、控制环路补偿异常、接地不良或负载干扰等原因引起，维修需按 “先滤波、再功率、后环路、最后接地” 的顺序逐步排查，确保输出纹波恢复至标准范围。
首先进行故障确认与基础测试。通过示波器测量输出端纹波与噪声，确认纹波明显超标、电压波动剧烈，且空载与带载时均存在异常。检查输入电压是否稳定、负载是否正常，排除外部干扰导致的误判。调节补偿电位器、改变负载大小，若纹波无明显改善，则判定为电源内部元件老化或电路参数漂移。
拆机后重点检查输出滤波电路。ZUP201 输出端采用大容量电解电容与陶瓷电容组合滤波，长期运行后电解电容易出现容量下降、ESR 增大、鼓包或漏液，是纹波增大的最常见原因。经检测，多只主滤波电容容量衰减严重，无法有效滤除高频纹波，导致输出噪声升高。更换同规格、同容量的低 ESR 长寿命电解电容，并补充高频陶瓷滤波电容，显著降低输出波动。
随后检查功率调整管、MOS 管及驱动电路。功率器件性能下降会造成输出波形失真、纹波增大。检测功率管参数、驱动波形是否正常，发现部分驱动电阻阻值漂移、驱动波形边缘变差，导致输出毛刺增加。更换老化驱动电阻、补焊驱动电路虚焊点，优化驱动波形，使功率级输出更加平稳。
接着排查控制环路与补偿电路。ZUP201 采用闭环稳压控制，补偿电容、补偿电阻老化会导致环路响应变慢、稳定性下降，进而引起纹波增大。检查补偿网络元件，更换变质的补偿电容与精密电阻，重新调整环路补偿参数，使电源稳压响应更快、更稳定，从控制层面降低纹波与噪声。
同时检查接地系统与布线。接地不良、地线过细或接触不良会引入外部干扰，使输出噪声升高。清洁接地端子、加固接地螺丝、整理内部走线，确保强电与弱电分区清晰、接地可靠，减少干扰耦合。
维修完成后进行全面测试。空载与额定负载下测量输出纹波与噪声，均恢复至设备技术标准范围内，波形平稳、无毛刺、无抖动。进行长时间带载老化测试，输出稳定无漂移，纹波指标合格。最终完成整机校准，确保输出精度、稳定性及保护功能均恢复正常。
综上，本次故障原因为输出滤波电容老化、驱动元件性能下降、控制环路补偿异常及接地不良，通过更换老化滤波元件、修复驱动电路、优化控制环路、改善接地方式，成功排除纹波大、噪声高的问题，设备恢复正常工作状态。
