AE电源负载短路故障检修方法
发布时间：3/14/2026
发布者：YX
AE电源作为工业自动化设备、精密检测仪器的核心供电单元，其负载短路是高频且危险性较高的故障，表现为电源开机后立即报短路故障、自动切断输出，或带载后瞬间跳闸、指示灯异常闪烁，严重时会烧毁电源内部IGBT模块、整流桥、保险丝等核心元件，甚至损坏后端负载设备。为规范检修流程、快速排查故障、避免故障扩大，结合AE电源结构特点与实际检修经验，制定本负载短路故障检修方法，兼顾安全性、实操性与专业性，适用于各类AE工业电源负载短路故障的排查与处理。
-

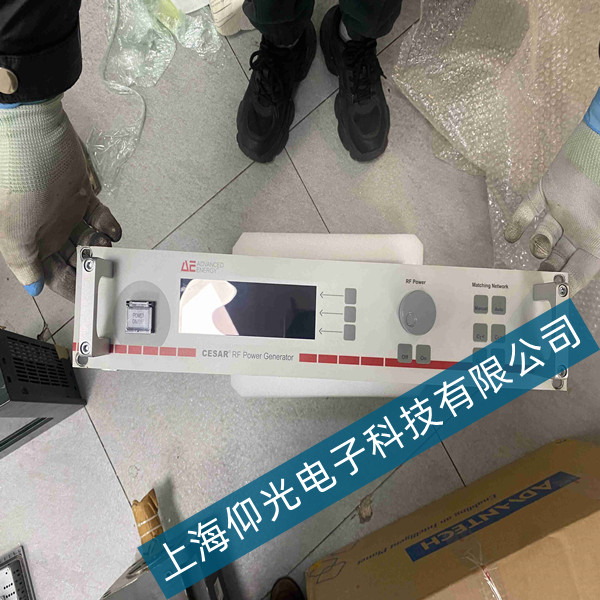

AE电源负载短路故障检修方法
AE电源作为工业自动化设备、精密检测仪器的核心供电单元，其负载短路是高频且危险性较高的故障，表现为电源开机后立即报短路故障、自动切断输出，或带载后瞬间跳闸、指示灯异常闪烁，严重时会烧毁电源内部IGBT模块、整流桥、保险丝等核心元件，甚至损坏后端负载设备。为规范检修流程、快速排查故障、避免故障扩大，结合AE电源结构特点与实际检修经验，制定本负载短路故障检修方法，兼顾安全性、实操性与专业性，适用于各类AE工业电源负载短路故障的排查与处理。
检修前需做好安全准备，杜绝安全隐患。首先断开AE电源的输入电源，拔掉电源线，等待电源内部电容完全放电（通常5-10分钟），避免带电操作导致触电或元件损坏；佩戴防静电手环、绝缘手套，使用经校准的万用表、示波器等工具，确保工具正常可用；清理检修现场，远离易燃易爆物品，做好设备接地保护，同时记录电源当前故障状态（如报警代码、指示灯状态），为后续排查提供参考。
第一步，故障初步判定，区分短路位置。将AE电源与后端负载完全断开，拆除负载连接线，确保电源处于空载状态。接通输入电源，观察电源运行状态：若电源空载开机正常，无短路报警，输出电压正常，说明短路故障位于后端负载侧；若电源空载仍报短路故障、无法正常启动，说明短路故障位于电源内部（如输出回路、滤波电路、功率模块等）。通过此步骤可快速定位短路范围，避免盲目拆机检修。
第二步，负载侧短路检修，排查外部隐患。若判定短路在负载侧，重点从负载本身、连接线缆、接线端子三个方面排查。首先检查负载设备，断开负载内部电源，用万用表电阻档测量负载输入端子，若电阻值接近0Ω，说明负载内部存在短路（如线圈烧毁、电路板短路、元件击穿等），需拆解负载进一步检修或更换负载；若负载电阻正常，检查连接线缆，查看线缆是否破损、绝缘层老化脱落，用万用表检测线缆导通性，排除线缆内部短路、芯线粘连故障，更换破损线缆。同时检查接线端子，清理端子上的氧化层、灰尘，紧固松动的接线，排除端子接触不良、短路隐患。
第三步，电源内部短路检修，排查核心元件。若电源空载仍报短路故障，需拆机排查内部电路。拆机后先检查外观，查看是否有元件烧毁、鼓包、漏液现象（如滤波电容鼓包、IGBT模块烧蚀、整流桥击穿），重点检查输出回路：用万用表测量输出端子之间、输出端子与接地端的电阻，若电阻接近0Ω，说明输出回路短路。逐一排查输出回路元件，优先检查输出保险丝、肖特基二极管、输出MOS管/IGBT模块，若保险丝熔断，需更换同规格保险丝后再次检测，避免因后续元件短路导致保险丝再次烧毁；若MOS管/IGBT模块击穿，需更换同型号元件，并检查驱动电路，排除驱动芯片故障导致的元件损坏。同时排查滤波电容、采样电阻，更换老化、漏电、短路的元件，补焊虚焊焊点，确保内部电路连接正常。
第四步，检修后调试验收，确保故障彻底排除。完成负载侧或电源内部检修后，进行分步调试：先空载开机，检测电源输出电压、电流是否正常，无短路报警、指示灯显示正常；再接入修复后的负载，逐步增加负载功率，观察电源运行状态，检测输出稳定性，确认无短路报警、无元件过热现象。连续带载运行2-4小时，进行老化测试，验证电源保护功能（过流、短路保护）是否正常触发，确保电源与负载均能稳定运行，故障彻底排除。
最后，做好检修记录与预防措施。详细记录检修过程、故障原因、更换的元件型号、调试结果，便于后续故障排查参考；日常使用中，定期检查负载绝缘性能、连接线缆与端子，定期清洁电源内部灰尘、检查核心元件状态，避免过载运行，做好电源接地保护，可有效减少负载短路故障的发生，延长AE电源使用寿命，保障后端设备正常运行。
