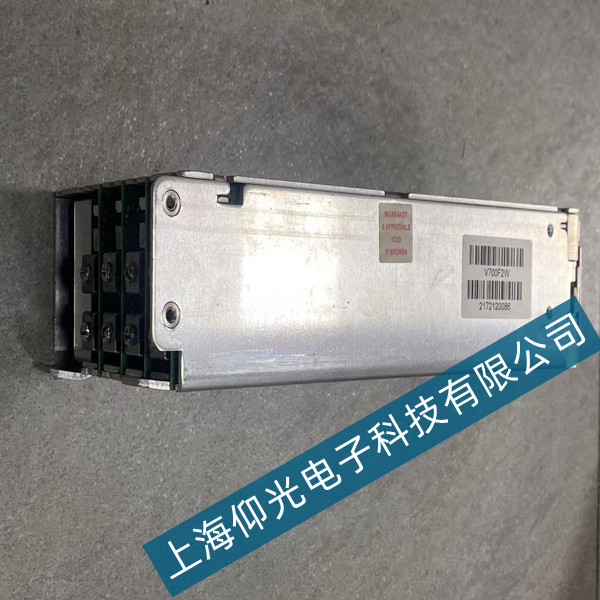

斯派曼电源模块 V700F 无法开机 / 启动失败故障维修
发布时间：3/21/2026
发布者：YX
斯派曼 V700F 是工业高压电源模块，广泛用于检测、探伤、光谱等设备，出现无法开机、上电无反应、启动后立即停机、指示灯不亮、无任何输出等启动失败故障，会直接导致整机无法工作。此类故障多集中在输入供电、辅助电源、启动与使能电路、保护联锁、主控及功率回路，维修遵循先外部、后内部，先低压、后高压的原则，可快速定位并排除。
-
斯派曼电源模块 V700F 无法开机 / 启动失败故障维修
斯派曼 V700F 是工业高压电源模块，广泛用于检测、探伤、光谱等设备，出现无法开机、上电无反应、启动后立即停机、指示灯不亮、无任何输出等启动失败故障，会直接导致整机无法工作。此类故障多集中在输入供电、辅助电源、启动与使能电路、保护联锁、主控及功率回路，维修遵循先外部、后内部，先低压、后高压的原则，可快速定位并排除。
首先检查外部输入供电与接线。测量输入电压是否在模块额定范围，电压偏低、缺相或波动过大会直接造成开机失败。检查输入电源线、接地、保险丝是否完好，输入端子是否松动、氧化、接触不良。很多设备因输入线虚接、保险熔断、零线火线接反而无法启动。紧固接线端子，更换熔断的输入保险，确保供电稳定、极性正确，排除外部供电与接线问题。
其次检查使能、联锁与启动信号。V700F 设有外部联锁、使能控制端子，联锁回路开路、使能信号未接入、端子接触不良，模块会强制禁止启动。检查联锁插头、急停、防护门开关是否正常闭合，有无断线、松动。测量使能端电平是否符合启动要求，修复断开的联锁回路，正确接入启动信号，解除外部禁止启动状态，再重新上电测试。
然后检修低压辅助电源。辅助电源为控制板、驱动电路供电，是开机第一步，若辅助电源损坏，整机无反应。拆机查看辅助电源部分电容、电阻、二极管有无鼓包、烧蚀，测量 PWM 控制芯片、开关管、辅助变压器是否正常。辅助电源无输出、电压偏低、纹波过大，都会导致主控不工作、无法启动。更换损坏的开关管、滤波电容、PWM 芯片，修复辅助供电，恢复控制电路工作条件。
最后排查保护电路与主板控制回路。模块具备过流、过压、过热、短路保护，一旦触发就会锁死开机。检查是否存在输出短路、负载漏电、高压线缆击穿等问题，断开负载空载测试。检测电流采样、电压检测、温度检测电路，查看取样电阻、运放、温控元件是否损坏，保护电路误动作会造成上电即保护。同时检查主控芯片、FPGA、驱动电路有无虚焊、烧坏，修复故障元件并补焊焊点。
维修完成后，先空载上电，观察指示灯、风扇、控制电压是否正常，确认无保护报警后，再逐步加载测试，确保模块能够正常启动、高压输出稳定。日常使用中注意防尘、防潮、散热，定期检查接线与负载状态，可大幅减少无法开机故障，延长模块使用寿命。
