NITTOKU 电源模块出现输出电压偏高、偏低、波动大、带载掉压等异常现象，会直接导致后端设备（如控制器、传感器、驱动板）工作不稳、死机甚至烧毁。此类故障多由反馈回路、滤波电容、负载状态、功率器件及输入电源五大类问题引发。维修需遵循 “先外后内、先空载后带载、先静态后动态” 的原则，可快速定位并排除。
-

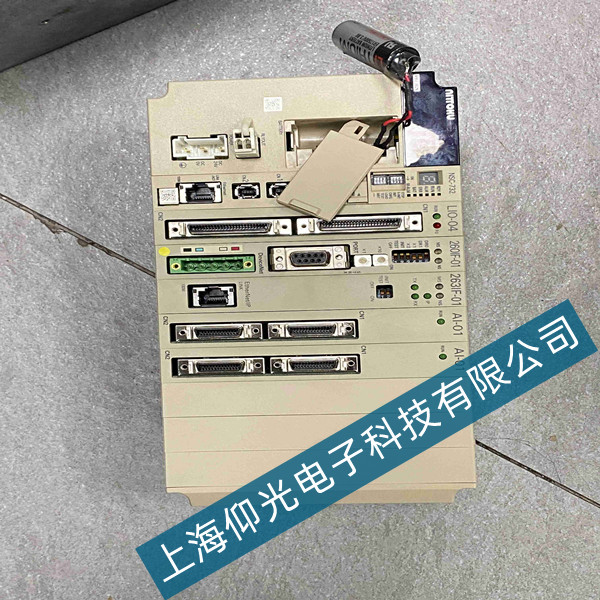

NITTOKU 电源模块输出电压异常故障维修
NITTOKU 电源模块出现输出电压偏高、偏低、波动大、带载掉压等异常现象，会直接导致后端设备（如控制器、传感器、驱动板）工作不稳、死机甚至烧毁。此类故障多由反馈回路、滤波电容、负载状态、功率器件及输入电源五大类问题引发。维修需遵循 “先外后内、先空载后带载、先静态后动态” 的原则，可快速定位并排除。
一、先排查外部环境与负载（最易忽略）
检查输入电源：先用万用表测量模块输入端电压，确认是否在额定范围内。若输入电压本身波动过大，会直接导致输出不稳。
断开负载空载测试：这是区分是 “电源故障” 还是 “负载故障” 的关键一步。
若空载正常，带载后异常：说明负载存在短路、漏电或瞬时冲击电流，导致模块触发过流保护或压降。需排查后端电路是否有元件击穿、接线是否短路。
若空载仍异常：说明故障在电源模块内部，进入下一步检修。
检查接线与端子：输出端子松动、氧化、接触不良会造成等效电阻增大，导致电压衰减或接触压降。重新紧固并清洁接线端子。
二、检修核心反馈与采样电路（高频故障点）
电源模块的输出电压由反馈网络（光耦、TL431 基准源、分压电阻）精准控制。任何元件漂移或虚焊，都会导致输出偏差。
检测 TL431 与光耦：这是反馈回路的核心。测量 TL431 的阴极、阳极、参考极电压是否正常，光耦是否老化、击穿或发光效率下降。
检查分压电阻：反馈支路的电阻若因高温导致阻值漂移（变大或变小），会直接改变输出电压设定值。用万用表逐只测量电阻值，更换漂移或虚焊的元件。
重新焊接：长期震动易导致反馈电路焊点虚焊，造成电压时高时低。对电路板上的功率区、反馈区焊点进行补焊。
三、更换老化滤波电容（最常见物理故障）
输出端的电解电容负责平滑电压、滤除纹波。老化后会出现容量减小、等效串联电阻（ESR）增大，表现为输出电压波动大、纹波噪声高、带载能力下降。
外观检查：观察电容是否鼓包、漏液、顶部防爆纹开裂，此类可直接判定损坏。
参数测量：使用电容表测量容量，若低于标称值的 80%，或 ESR 值显著升高，必须更换。
选型替换：更换时需保证电压等级不低于原规格，容量可适当增大，优先选择高频低阻的长寿命型号，延长模块寿命。
四、检修功率器件与驱动电路
若反馈与电容均正常，故障则集中在负责功率转换的核心元件。
检测开关管与整流管：测量 MOSFET、IGBT、快恢复二极管的导通 / 截止特性，查看是否存在击穿、漏电流增大。
检查 PWM 控制芯片：检查电源管理 IC 的供电电压（VCC）、驱动输出（DRV）是否正常，芯片虚焊或损坏会导致占空比失控，引发电压异常。
检查变压器：变压器磁芯饱和、绕组匝间短路，会导致功率转换效率下降，带载时电压迅速跌落。
五、修复与验证
更换或修复故障元件（电容、电阻、光耦、芯片等）后，先进行空载上电测试，用万用表测量输出电压是否恢复至额定值，纹波是否在正常范围内。随后接入假负载进行带载测试，逐步加载至额定功率，观察电压是否稳定、是否出现保护报警。
维修完成后，进行最终的整机联调，确保设备运行平稳，输出电压无漂移、无波动，异常故障彻底排除。
