塞恩（Seren）R601 射频电源在运行中出现起辉失败或无法建立等离子体，是真空镀膜、半导体及工业等离子应用领域的常见故障。该故障通常由射频链路、匹配网络、负载阻抗、高压激励及环境真空度等多因素共同导致。维修需遵循 “先外后内、先空载后带载、先电后光” 的科学流程，可高效定位根因并完成修复。
-

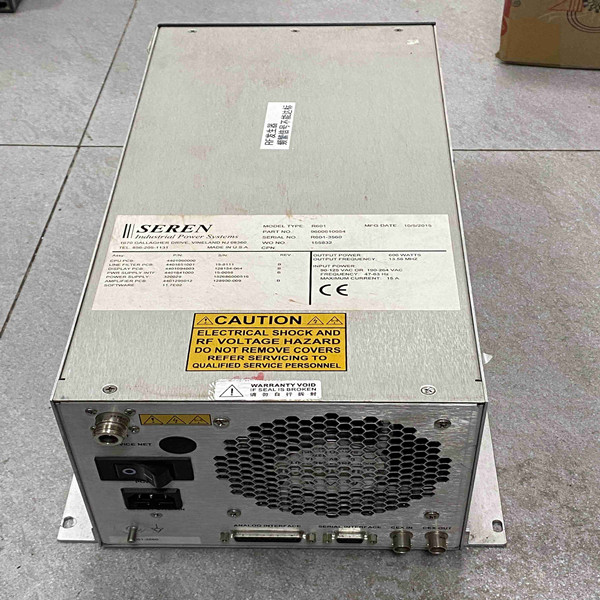

塞恩（Seren）R601 射频电源起辉失败 / 无法建等离子故障维修
塞恩（Seren）R601 射频电源在运行中出现起辉失败或无法建立等离子体，是真空镀膜、半导体及工业等离子应用领域的常见故障。该故障通常由射频链路、匹配网络、负载阻抗、高压激励及环境真空度等多因素共同导致。维修需遵循 “先外后内、先空载后带载、先电后光” 的科学流程，可高效定位根因并完成修复。
一、 外部环境与负载排查（第一步：排除外因）
检查真空状态与气源
等离子起辉对真空度极其敏感。若真空室真空度未达标（高于规定的基础真空）、进气流量不稳定或气体纯度不足，会导致无法击穿形成等离子。
处理：确认真空泵运行正常，抽真空至设备规定的起步压力（如 5×10⁻3 Pa 或以上），稳定气体流量后再尝试起辉。
物理连接与阻抗匹配
射频线缆（RG-213 等）：是否存在弯折、破损、进水或接头氧化松动？线缆损坏会导致射频能量严重衰减。
匹配器（Matching Network）：这是最常见的故障点。手动或自动匹配器若未调谐到位、电容 / 电感触点氧化接触不良，或伺服电机卡滞，都会导致负载阻抗严重失配，RF 能量无法有效耦合至负载。
处理：清洁并紧固所有射频接头，手动微调匹配器电容 / 电感，观察 ** 反射功率（Reflected Power）** 是否降至最低。
二、 电源本体与射频链路检修（核心步骤）
自检与报警复位
查看电源面板或控制系统是否有告警代码（如 Over Current、Interlock、No Plasma）。
尝试强制重启电源，清除瞬时的保护锁死状态。
高压激励与振荡模块测试
R601 的前端振荡模块（OSC）负责产生初始射频信号。若振荡管、MOSFET 或振荡板击穿 / 虚焊，将无射频信号输出。
处理：拆机检测振荡板供电及输出信号。用示波器（需高压探头）测量输出端是否有13.56MHz等指定频率的正弦波信号。若无输出，需更换振荡模块或相关驱动芯片。
功率放大与滤波电路
检查末级放大模块（如 LDMOS、IGBT）是否因过流 / 过温损坏。
检查输出滤波电容、谐振电容是否老化、鼓包或击穿，这些元件失效会破坏波形，导致无法起辉。
三、 负载与匹配器深度校准
空载测试（关键判定）
断开射频线缆与负载的连接，让电源空载运行。
若空载正常，但带载失败：100% 锁定为负载侧问题（匹配器、腔体、电极短路或污染）。需清洗腔体、检查电极绝缘性。
若空载仍无法起辉：故障在电源内部，重点检修电源主板、驱动及振荡电路。
匹配器重调与元件更换
更换匹配器中接触不良的继电器、老化的可变电容或损坏的伺服电机。
使用网络分析仪或阻抗分析仪，重新校准匹配网络，确保驻波比（VSWR）< 1.5:1，反射功率 < 5%。
四、 修复与验证
维修完成后，必须进行严格的带载测试：
逐步升功率：从 0% 功率逐步提升，观察起辉过程，确认等离子体颜色均匀、稳定无闪烁。
参数监控：实时监测前向功率、反射功率、电压电流曲线及真空度波动。
老化测试：带载稳定运行 30 分钟以上，确认无过热、无告警、无掉功率现象。
