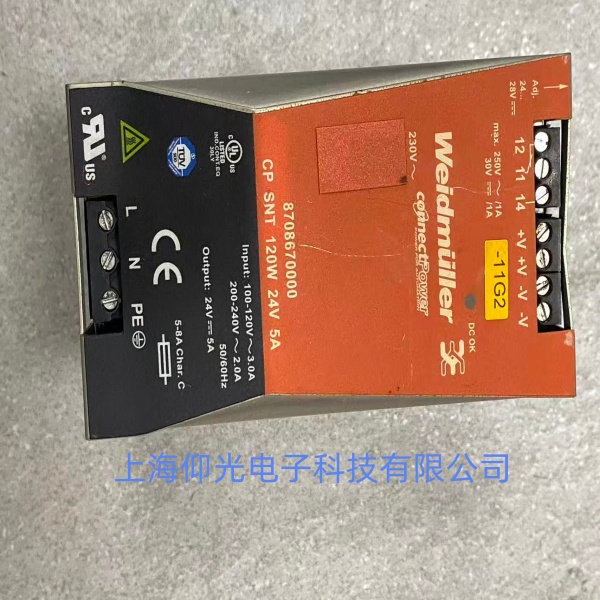

魏德米勒开关电源供电不稳故障维修
魏德米勒（Weidmüller）开关电源（如 CP、PRO-M 系列）为工业自动化提供稳定 24V 电力，一旦出现输出电压忽高忽低、纹波过大、上电掉压、数据丢包等供电不稳问题，会直接导致 PLC、传感器、驱动器死机或误动作。此类故障多由负载异常、元件老化、反馈环路失效引起，维修需按 “先外后内、先电后板” 原则逐级排查，80% 故障可无需拆机解决。
一、初步外部排查（5 分钟快速定位）
供电不稳首要排除外部因素，避免误判内部故障：
-
输入电源异常：用万用表测 AC220V 输入电压，确认是否存在电压波动、缺相、零线火线接反；若为三相供电，检查相序是否平衡。输入电压过低（如低于 180V）会导致电源低频振荡，引发输出不稳，需加装稳压电源。
-
负载过载 / 短路：断开所有负载，单独上电测试。若输出电压恢复稳定，即为负载故障：逐一排查后端设备（如 PLC 模块、传感器、电机驱动器）是否短路，统计总功率是否超过电源额定功率（如 CP 100W 电源带 120W 负载必出问题），必要时更换大功率电源。
-
接线与接触问题：检查输入 / 输出端子是否松动、氧化、虚接，导轨安装时螺丝未拧紧易导致接触不良，出现间歇性掉压。用螺丝刀加固端子，清理端子氧化层，确保接触电阻小于 0.1Ω。
二、内部元件老化排查（高频故障源）
若外部正常，故障多为内部易损件老化，工业环境高温、粉尘会加速元件失效：
-
滤波电容损坏（最常见）：输入高压滤波电容（如 400V/100μF）、次级输出电容（如 25V/1000μF）老化后，容量下降、纹波增大，导致输出电压抖动。打开电源外壳，观察电容是否鼓包、漏液、顶部开裂，用万用表 LCR 测试仪检测容量，更换105℃高频低阻型同规格电容，立即可解决 80% 的纹波、掉压问题。
-
功率元件虚焊 / 老化：开关管（MOSFET）、整流桥、功率电阻长期工作后，引脚易出现虚焊，导致电流通路不稳，出现间歇性电压跳变。用放大镜观察 PCB 板焊点，有无裂纹、脱焊，对可疑焊点（尤其是变压器、MOS 管引脚）重新补焊，加固接触。
三、反馈与控制电路检修（核心故障点）
若元件无明显损坏，需排查反馈环路与主控芯片，这是供电稳定的核心：
-
反馈环路失效：反馈电路由光耦（如 PC817）、TL431 基准芯片、分压电阻组成，任一元件老化都会导致电压调节失控。用万用表测 TL431 引脚电压（正常约 2.5V），光耦导通状态，分压电阻阻值是否漂移，更换损坏元件，恢复电压闭环控制。
-
PWM 主控芯片异常：主控芯片（如 UC3842、NCP1397）负责开关频率调节，其供电脚、反馈脚电压异常会导致开关频率紊乱，引发供电不稳。测芯片各引脚电压，与正常值对比，更换同型号芯片，同步检查外围启动电阻、电容。
四、特殊场景故障排查
-
低温启动异常：冬季低温时，电容容量骤降，电源启动时电压掉至 18V 以下，随后恢复正常。需更换耐低温型固态电容，或在电源柜加装加热器。
-
过温保护误触发：电源内部温度超过 80℃（散热不良、环境高温），会启动过温保护，导致间歇性掉电。清理散热片灰尘，检查风扇是否停转，在电源柜加装散热风扇，降低环境温度。
五、维修后调试与验收
-
分级测试：先空载上电，测输出电压是否稳定在额定值（如 24V±5%），纹波电压小于 150mV；再逐步加载，测试 1 小时内电压无波动。
-
极限测试：模拟输入电压波动（180V-240V），观察电源是否能稳定输出；模拟负载突变，测试无掉压、报警现象。
-
长期运行：连续通电 24 小时，监测电压、电流、温度，确保无异常声响、发热超标。
维修总结
魏德米勒开关电源供电不稳，80% 源于电容老化和负载异常，优先检查电容与接线；20% 为反馈环路或主控芯片故障，需精准检测元件参数。维修后规范安装（拧紧端子、做好接地、远离干扰源），可大幅降低供电不稳问题，保障工业设备稳定运行。
