倍福 CX2100-0904 电源模块系统频繁掉电、重启故障维修
发布时间：3/31/2026
发布者：YX

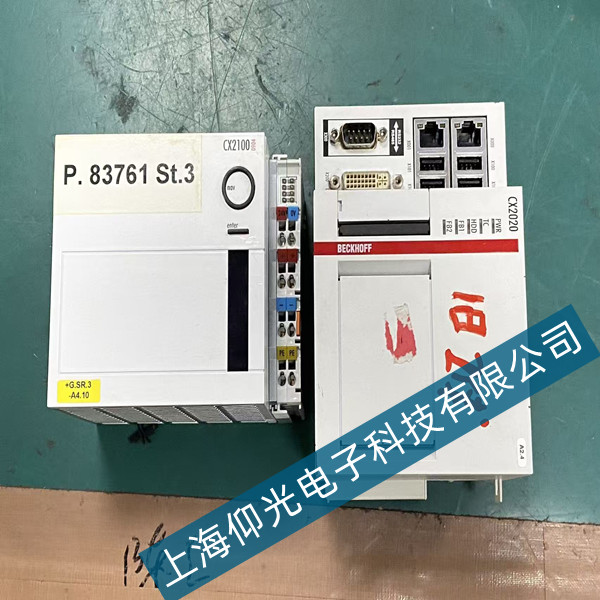

倍福 CX2100-0904 电源模块配套 CX 系列控制器使用时，若出现系统频繁掉电、无故重启、运行中突然停机等现象，会直接导致设备停机、数据丢失及生产中断。该故障多由输入供电不稳、输出纹波过大、负载过载短路、内部元件老化及接触不良引发，维修需遵循先外部后内部、先空载后带载、先排查供电再检修模块的思路，系统性定位并彻底修复。
-
倍福 CX2100-0904 电源模块系统频繁掉电、重启故障维修
倍福 CX2100-0904 电源模块配套 CX 系列控制器使用时，若出现系统频繁掉电、无故重启、运行中突然停机等现象，会直接导致设备停机、数据丢失及生产中断。该故障多由输入供电不稳、输出纹波过大、负载过载短路、内部元件老化及接触不良引发，维修需遵循先外部后内部、先空载后带载、先排查供电再检修模块的思路，系统性定位并彻底修复。
首先排查外部 24V 直流供电回路。该模块对输入电压稳定性要求较高，电压低于 21.6V 或高于 26.4V 均会触发欠压、过压保护，造成控制器重启。使用万用表监测输入电压波动情况，检查供电电源容量是否不足、线缆线径过细导致压降过大，同时查看接线端子是否松动、氧化，电源线有无破损虚接。对不合格电源进行更换，加粗供电线缆，紧固所有接线端子，加装浪涌抑制器与电源滤波器，消除外部供电波动带来的重启隐患。
其次进行空载与负载隔离测试。断开后端 CPU、I/O 模块及扩展模块，单独给电源模块上电，观察是否仍出现掉电重启。若空载运行稳定，说明故障源于负载侧过载或短路。逐一对后端模块进行排查，检查是否存在模块击穿、接线短路、负载电流过大等问题，更换故障扩展模块，合理分配负载功率，避免电源长期过载运行。若空载状态下仍异常掉电，则可确定故障在电源模块本身。
然后重点检修电源模块内部供电电路。拆机后检查输入保险丝、整流桥、滤波电容、开关管及稳压芯片，重点观察滤波电容是否鼓包、漏液，功率器件是否虚焊、老化。电容容量衰减会导致输出纹波增大、电压不稳，进而触发系统保护重启。同时检测 PWM 控制芯片、反馈回路及保护电路，更换老化损坏元件，对虚焊点位进行补焊，修复 PCB 碳化或线路损伤，确保内部电路工作稳定。
最后检查接地与电磁干扰问题。控制柜内变频器、伺服驱动器等设备会产生强电磁干扰，若接地不良或屏蔽措施不到位，极易干扰电源模块正常工作，导致误保护重启。优化系统接地，保证单点可靠接地，对信号线缆与动力线缆分开布线，避免共地干扰。维修完成后进行整机带载测试，连续运行一段时间，监测输出电压与模块温度，确认系统不再掉电、重启，各项参数稳定可靠，恢复控制器正常运行。
