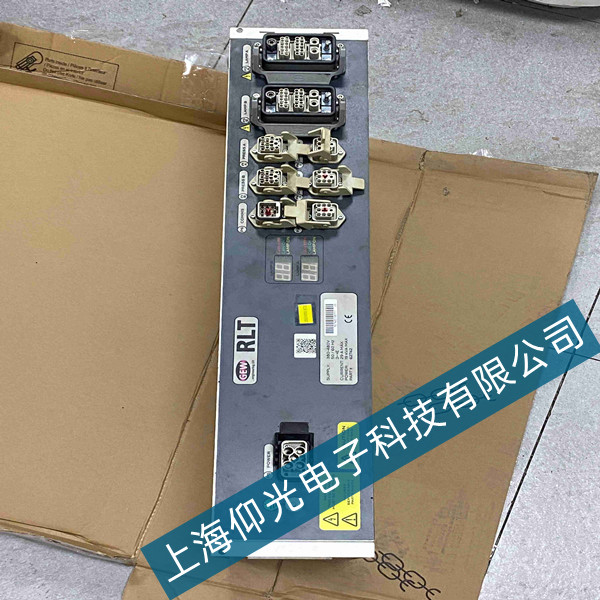

RLT 电源出现输出电压偏高、偏低、波动不稳或带载后电压跌落等电压异常故障，会直接导致后端设备工作失常、保护报警甚至损坏元器件。此类故障多由输入供电波动、反馈回路失调、滤波元件老化、功率器件性能下降及负载异常引发，维修需按照先空载后带载、先外部后内部、先检测后更换的原则逐级排查，确保精准修复。
-
RLT 电源电压异常故障维修
RLT 电源出现输出电压偏高、偏低、波动不稳或带载后电压跌落等电压异常故障，会直接导致后端设备工作失常、保护报警甚至损坏元器件。此类故障多由输入供电波动、反馈回路失调、滤波元件老化、功率器件性能下降及负载异常引发，维修需按照先空载后带载、先外部后内部、先检测后更换的原则逐级排查，确保精准修复。
首先排查外部输入与负载工况。测量电源输入电压是否在额定范围，检查接线端子是否松动、接触不良，避免因输入不稳造成输出异常。断开后端负载进行空载测试，若空载电压正常、带载后异常，多为负载过载、短路或线路压降过大，需排查负载设备故障，合理分配功率，修复供电线路。若空载状态下电压已偏离正常值，可确定故障源于电源内部电路。
其次检修输入整流与滤波电路。输入滤波电容鼓包、容量衰减或整流二极管性能不良，会导致直流母线电压不稳，直接引发输出异常。拆机后观察电容有无漏液、鼓包，测量母线电压是否正常，更换老化失效的滤波电容与损坏整流器件。同时检查浪涌抑制元件、限流电阻是否变值烧损，修复输入回路，保证前级直流电压稳定。
然后重点维修反馈控制与稳压回路。电压异常的核心原因多为反馈回路失调，包括 TL431 基准源、光耦隔离元件、分压取样电阻漂移或损坏，导致稳压失控。测量基准电压与取样点电位，检查反馈环路元器件参数，更换变质电阻、失效光耦及基准芯片，确保反馈信号准确。同时检修 PWM 控制芯片及驱动电路，修复因控制信号异常造成的输出电压波动。
最后检查功率转换与保护电路并完成调试。开关管、变压器、输出整流管老化或性能下降，会造成带载能力不足、电压跌落。检测功率器件导通特性，更换损耗过大的元件，处理变压器虚焊及磁芯松动问题。维修完成后重新上电，空载校准输出电压至额定值，逐步接入额定负载，监测电压稳定性与纹波大小，确保长时间运行无漂移、无保护动作。整机测试合格后，完成维修，恢复 RLT 电源稳定供电。
