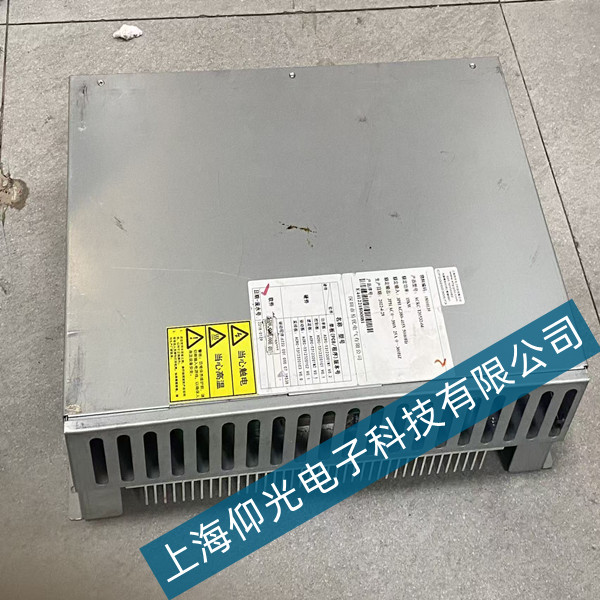

ACRC 系列电源模块在运行中出现指示灯报警，多表现为红灯常亮、闪烁或红绿交替告警，伴随无输出、输出不稳、自动保护停机等现象，常见诱因包括输入电压异常、负载短路、内部元件老化、散热不良及保护电路误触发。维修时需遵循安全规范，断电放电后逐级排查，快速定位故障点并修复。
-
电源模块 ACRC 指示灯报警故障维修
ACRC 系列电源模块在运行中出现指示灯报警，多表现为红灯常亮、闪烁或红绿交替告警，伴随无输出、输出不稳、自动保护停机等现象，常见诱因包括输入电压异常、负载短路、内部元件老化、散热不良及保护电路误触发。维修时需遵循安全规范，断电放电后逐级排查，快速定位故障点并修复。
首先进行外部工况检查。测量输入电压是否在额定范围，排除欠压、过压或三相缺相问题。检查供电线路、接线端子是否松动、氧化，确保接触良好。断开后端负载，单独上电测试：若空载后告警消除，即为负载过载或短路；若仍报警，可确定为模块本体故障。同时观察模块安装环境，清理散热风道积尘，检查散热风扇是否停转，排除过热导致的保护报警。
随后拆机检查输入与保护电路。重点检测输入保险丝、压敏电阻、滤波电容等元件，若出现击穿、鼓包或开路，会直接触发告警。更换同规格损坏元件，修复虚焊焊点，确保 EMI 滤波回路正常。检查整流桥、浪涌抑制电路，排除输入侧短路隐患，避免上电后再次损坏元件。
接着检测开关主回路与控制单元。开关管、PWM 控制芯片、驱动电路损坏是指示灯报警的主要原因。使用万用表检测开关管是否击穿，测量控制芯片供电及反馈引脚电压，更换异常芯片与损坏器件。检查启动电阻、反馈光耦、稳压基准源，修复反馈回路，避免输出电压异常触发过压、过流保护。
然后排查输出整流与保护检测电路。输出整流二极管老化、滤波电容容量衰减会导致纹波过大，引发模块保护告警。更换失效电容与二极管，保证输出稳定纯净。检测电流采样电阻、过温传感器、过压检测电路，更换漂移或损坏元件，排除保护电路误动作问题，恢复正常阈值。
最后进行整机调试与可靠性测试。维修完成后空载上电，观察指示灯状态，确认告警消除、输出电压正常。逐步加载至额定负载，测试过流、过压、过温保护功能是否正常动作。连续通电老化，监测温度与电压稳定性，确保无复发。通过规范检修，ACRC 电源模块可恢复正常工作，满足设备长期稳定供电需求。
