USHIO 电源 SB-20203AF 控制板异常故障维修
发布时间：4/21/2026
发布者：YX

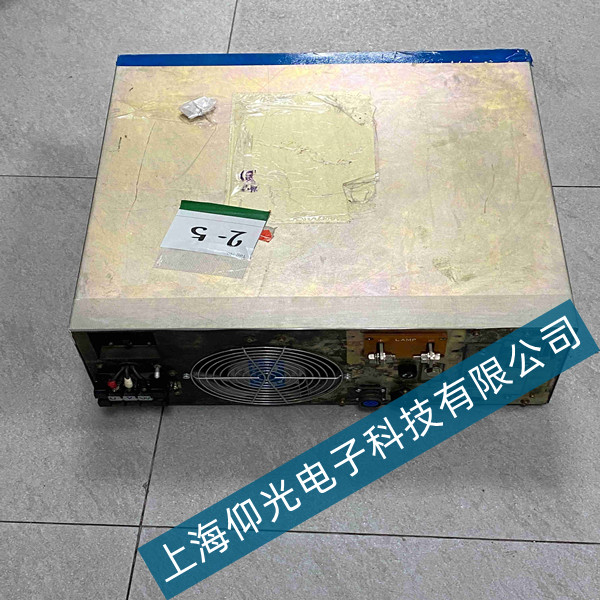

USHIO SB-20203AF 为紫外线灯专用电源，控制板异常会直接导致整机无触发、点灯失败、输出不稳、频繁保护报警或通讯失灵，多由供电紊乱、信号漂移、器件老化、受潮腐蚀或浪涌冲击引起。维修需按先外观检测、再电路排查、后参数校准的步骤执行，确保控制逻辑恢复稳定
-
USHIO 电源 SB-20203AF 控制板异常故障维修
USHIO SB-20203AF 为紫外线灯专用电源，控制板异常会直接导致整机无触发、点灯失败、输出不稳、频繁保护报警或通讯失灵，多由供电紊乱、信号漂移、器件老化、受潮腐蚀或浪涌冲击引起。维修需按先外观检测、再电路排查、后参数校准的步骤执行，确保控制逻辑恢复稳定。
首先断电停机并做好安全防护，拆除电源外壳，对控制板进行整体外观检查。观察电路板有无明显烧痕、电容鼓包漏液、芯片发烫变色、接插件氧化锈蚀等现象，重点检查电源管理芯片、驱动 IC、继电器及光耦器件。同时清理板上积尘与油污，排除因潮湿、粉尘导致的漏电与短路问题。检查外接信号线、触发线是否松动破损，避免误判为控制板本体故障。
其次检测控制板辅助供电回路。控制板工作异常多源于辅助电源失效，测量板载稳压电路输出电压，检查降压电阻、整流二极管、滤波电容及稳压芯片是否损坏。若 + 5V、±12V 等基准电压偏移或缺失，会导致 MCU 与运放无法正常工作。更换损坏的稳压元件与老化电容，恢复各路辅助供电稳定，为控制电路提供正常工作条件。
接着排查信号采集与驱动输出电路。检测电流电压采样回路、分压电阻、霍尔传感器及运放放大电路，判断是否存在零点漂移、增益异常或线路断路。检查触发驱动电路、IGBT 驱动信号、脉冲触发回路，若驱动芯片损坏或光耦隔离失效，会造成输出失控或保护误动作。对损坏芯片与器件进行更换，修复信号传输路径，确保控制指令准确执行。
然后检查保护逻辑与 MCU 主控电路。过流、过压、过热等保护电路异常会导致控制板锁死停机，检测各保护阈值电路是否漂移，复位保护触发回路。若 MCU 程序紊乱、存储数据丢失或芯片本身损坏，需重新刷入固件或更换主控芯片，恢复正常控制逻辑。同时检查面板按键与显示接口，排除按键粘连、通讯中断等附加故障。
最后完成整机调试与带载测试。维修后空载上电，观察控制板指示灯状态，确认各项参数显示正常，无报警代码。逐步加载测试点灯功能，检查输出功率稳定，无异常波动与保护动作。连续运行监测温度与工作状态，确认控制板无发热、无漂移，触发与保护功能正常。经长时间试运行无误后，完成装配复原，电源恢复正常工作，控制板异常故障彻底排除。
