VXI 电源模块无输出故障维修

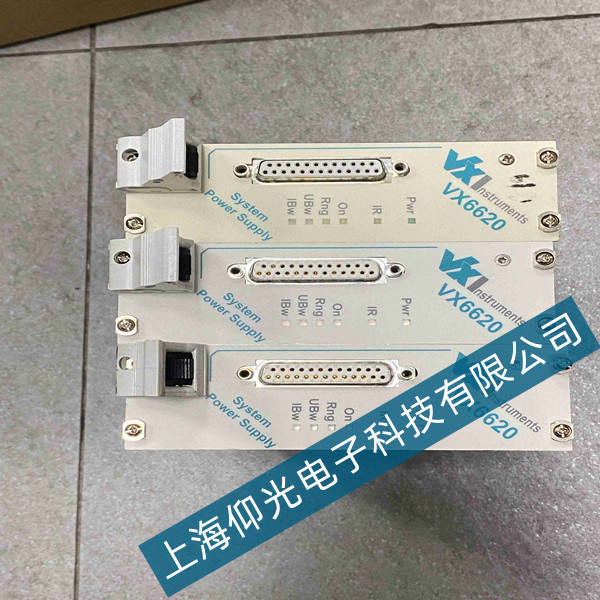

VXI 电源模块是自动测试系统、工控检测设备中的关键供电部件，负责为机箱及各类采集、控制模块提供稳定多路直流电源。无输出是该类模块最常见的严重故障，表现为上电后无电压输出、风扇不转、指示灯不亮或瞬间保护停机，直接导致整个测试系统无法启动。通过科学规范的维修流程，可快速定位故障点并完成修复，恢复设备正常运行。
维修第一步先进行外部检查与安全检测。在断电状态下检查模块输入电源线、接插件是否松动、破损，确认供电接口接触良好。查看模块外观有无明显烧痕、鼓包电容、焦糊味，检查输入保险管是否熔断。若保险管发黑爆裂，说明内部存在严重短路，不可直接更换保险重试，避免故障扩大。同时检查输出端是否存在短路、过载情况，断开所有负载后单独上电测试，排除外部负载导致的保护闭锁。
第二步对辅助启动电路进行检测。VXI 电源模块通常由辅助电源为控制芯片提供初始供电，若辅助电源失效会导致整机无输出。使用万用表检测 PWM 控制芯片、启动电阻、辅助变压器等关键部件，排查启动电阻开路、辅助电源芯片击穿、辅助绕组断路等问题。对损坏的贴片元件进行更换，补焊虚焊线路，确保待机电源正常输出，为主功率回路工作提供基础条件。
第三步排查主功率回路故障。主功率回路是输出电压的核心部分，MOS 管、整流桥、高频变压器、续流二极管等元件损坏均会造成无输出。断电测量功率管极间阻值，判断是否击穿短路；检查整流桥是否开路或短路，更换损坏的功率器件。同时检测输出滤波电容，长期使用会出现容量衰减、漏液失效，导致带载能力丧失甚至无电压输出，更换同规格低 ESR 高频电容，提升滤波效果与输出稳定性。
第四步检查反馈与保护电路。VXI 电源模块具备完善的过压、过流、过温保护功能，一旦检测到异常会立即闭锁输出。重点检测 TL431 基准源、光耦反馈电路、电压采样电阻，若元件漂移或损坏会导致反馈异常，模块误判故障而停止输出。对保护电路中的比较器、稳压管进行测量，更换失效元件，解除保护闭锁状态，恢复正常控制逻辑。
最后完成整机调试与老化测试。维修后空载上电，测量各路输出电压是否在额定范围，确认风扇运转、指示灯状态正常。逐步接入额定负载，测试带载稳定性，观察是否出现掉压、重启等现象。进行长时间连续老化运行，确保无再次无输出、无过热报警等问题。经全面检测合格后，VXI 电源模块可恢复正常供电功能，重新投入测试系统使用。
