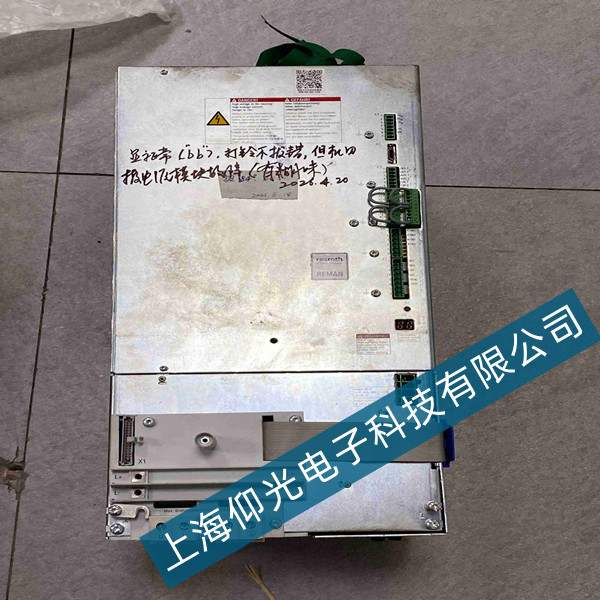

力士乐电源 HVR03 稳压控制电路故障维修
发布时间：4/23/2026
发布者：YX
力士乐 HVR03 电源稳压控制电路负责输出电压精确调节，该部分故障直接表现为输出电压偏高 / 偏低、欠压过压报警、带载电压漂移等。维修需围绕基准、反馈、驱动、采样等关键环节，按先检测后更换、先静态后动态的思路进行，确保稳压环路恢复稳定。
-
力士乐电源 HVR03 稳压控制电路故障维修
力士乐 HVR03 电源稳压控制电路负责输出电压精确调节，该部分故障直接表现为输出电压偏高 / 偏低、欠压过压报警、带载电压漂移等。维修需围绕基准、反馈、驱动、采样等关键环节，按先检测后更换、先静态后动态的思路进行，确保稳压环路恢复稳定。
首先断电拆机，对稳压控制电路做外观检查。重点查看控制板上基准芯片、光耦、运放、可调电阻等有无烧焦、虚焊、腐蚀。稳压环路中 TL431 基准源、线性光耦易老化变质，反馈电阻虚焊会直接导致失控。同时清理板上粉尘油污，排除漏电、短路隐患，避免误判电路故障。
其次检测电压基准源电路。基准电压是稳压核心，TL431 或专用基准芯片性能漂移、损坏会使输出电压异常。测量基准端电压是否稳定，若偏离额定值，更换同规格基准元件并核对外围分压电阻，确保基准精准可靠，为反馈环路提供标准参考电压。
然后检查隔离反馈光耦电路。光耦负责将输出电压信号反馈至 PWM 控制端，老化、开路或增益下降会造成反馈中断或异常。测量光耦输入输出压降，替换性能衰减器件，同时检查限流电阻、补偿电容，保证反馈信号实时、线性传输，避免电压失控。
接着检修运放与比较调节电路。运放负责误差放大，损坏或零点漂移会导致稳压精度下降。检测运放供电、输入输出电压，更换失效芯片并校正补偿回路，修复增益异常问题，使误差信号准确传递，维持输出电压稳定。
之后排查 PWM 驱动与控制芯片电路。PWM 芯片接收反馈信号调节占空比，芯片损坏、外围振荡元件异常会导致驱动信号失常。测量驱动波形与关键引脚电压，更换故障芯片及损坏电阻电容，恢复正常脉冲输出，确保功率回路稳压调节可靠。
最后进行静态与带载调试。维修后空载上电，监测输出电压是否在设定范围，逐步加载测试，观察电压波动与报警状态。微调补偿参数使动态响应稳定，连续运行确认无过压、欠压及漂移现象，稳压控制电路故障彻底修复，电源恢复正常工作。
