包米勒电源BM5043无输出故障维修
发布时间：4/25/2026
发布者：YX

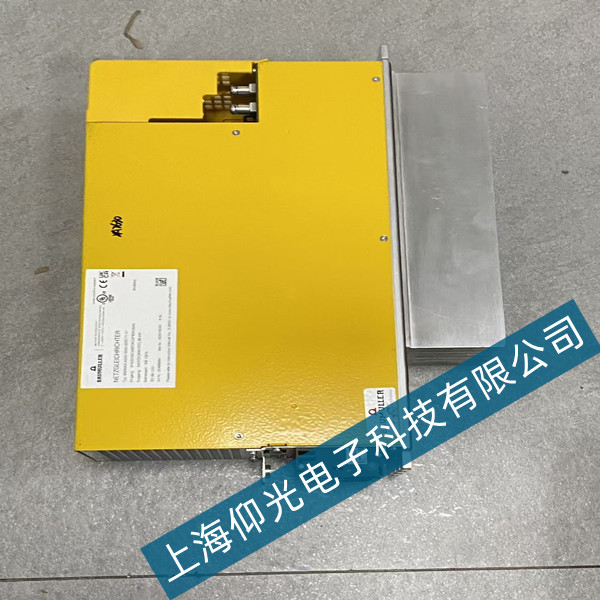

包米勒 BM5043 是工业伺服系统常用的电源供给单元，长期运行易出现不开机、无输出、电压漂移、过热报警、上电炸机等故障，直接导致伺服系统停机或不稳定。故障集中在输入回路、整流滤波、辅助电源、功率模块、散热与检测电路，需从外到内、由粗到精分步检修，恢复供电精度与稳定性。
-
包米勒电源BM5043无输出故障维修
包米勒 BM5043 是工业伺服系统常用的电源供给单元，长期运行易出现不开机、无输出、电压漂移、过热报警、上电炸机等故障，直接导致伺服系统停机或不稳定。故障集中在输入回路、整流滤波、辅助电源、功率模块、散热与检测电路，需从外到内、由粗到精分步检修，恢复供电精度与稳定性。
一、外部与输入回路排查先确认三相 380V 输入电压平衡、无缺相，电压波动不超过 ±5%。检查进线快熔是否熔断、接线端子有无松动氧化、线缆绝缘是否破损；缺相或接触不良会导致整流后母线电压偏低、带载不稳，甚至炸整流桥。同时检查机柜接地是否可靠、动力线与信号线是否分开布线，避免干扰引发电压漂移或误报警。
二、整流与母线滤波电路检修BM5043 上电无显示或母线电压异常，多为整流桥损坏、母线电容老化。断电放电后，用万用表二极管档测整流桥正向压降（正常 0.3–0.7V），击穿则更换同规格整流模块。检查直流母线电容（通常 400V/4700μF），若鼓包、漏液、容量衰减（低于标称值 80%），会导致纹波大、电压漂移、带载能力下降，需整组更换并复核耐压与容量。正常母线电压应为输入线电压的√2 倍（380V 输入约 537VDC），偏差超 ±5% 需进一步排查。
三、辅助电源与控制板维修辅助电源（24V、±15V）损坏会导致不开机、面板无显示、通讯中断。测控制板供电是否正常，检查开关电源芯片、启动电阻、稳压管、滤波电容有无烧毁或虚焊；常见为 PWM 芯片（如 UC384X）失效、启动电阻开路、输出电容容量衰减，更换后恢复控制回路供电。同时检查主控板与检测板的信号采样电阻、运放（如 LM324）、光耦，参数漂移或虚焊会造成电压 / 电流误报、输出不稳。
四、功率模块与驱动电路检测出现过流、炸机、输出不平衡，重点查 IGBT 模块与驱动板。断开电机负载，测 IGBT 各极间电阻（G-E 约 10–100Ω，C-E 无击穿）；若击穿，需连同驱动光耦（如 A3120）、栅极电阻、续流二极管一起更换，避免二次损坏。检查驱动板线路有无烧蚀、虚焊，门极波形是否正常，确保开关动作同步、无干扰。
五、散热系统与过热保护修复环境粉尘大、长期高负载易导致散热不良、过热报警（P0205）。清理散热器积尘，检查散热风扇是否停转、转速是否正常，损坏则更换同规格风扇；涂抹新导热硅脂，保证功率模块与散热器贴合紧密。过热会触发保护切断输出，长期过热加速元件老化，需改善机柜通风、降低环境温度。
六、校准、测试与参数复位硬件修复后，先空载上电，测量三相输出电压平衡度、母线电压稳定性，观察有无报警；再带载试运行，监测电压、电流、温度曲线，确认无漂移、无跳变。恢复出厂参数，校准电压 / 电流采样零点与量程，优化保护阈值；最后连续运行 4 小时以上，验证稳定性，确保满足生产工艺要求。
