霍廷格等离子电源输出电压电流不稳故障维修
发布时间：5/21/2026
发布者：YX

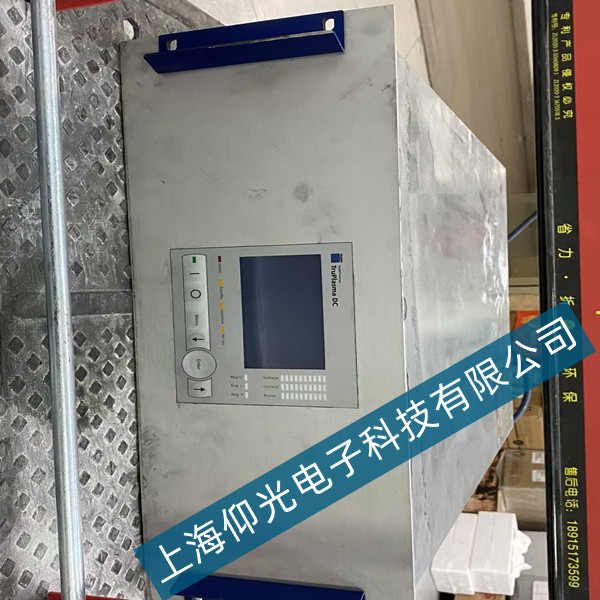

霍廷格系列直流等离子电源在工业镀膜、溅射、真空等离子设备中应用广泛，设备正常空载状态下输出参数平稳，投入负载工作后出现电压波动、电流漂移、输出忽高忽低，无法稳定维持设定工艺参数，启停及起弧阶段波动尤为明显，频繁出现功率异常、电弧偏移，直接影响产品加工质量，无法满足生产工艺使用要求，现针对该输出不稳故障开展全面检修与维修工作。
-
霍廷格等离子电源输出电压电流不稳故障维修
霍廷格系列直流等离子电源在工业镀膜、溅射、真空等离子设备中应用广泛，设备正常空载状态下输出参数平稳，投入负载工作后出现电压波动、电流漂移、输出忽高忽低，无法稳定维持设定工艺参数，启停及起弧阶段波动尤为明显，频繁出现功率异常、电弧偏移，直接影响产品加工质量，无法满足生产工艺使用要求，现针对该输出不稳故障开展全面检修与维修工作。
首先进行整机工况测试与故障判定，先脱离负载进行空载试运行，观测电源输出电压、电流数值基本正常，无明显波动，接入真空腔体及靶材负载后，输出立刻出现大幅跳动，起弧瞬间参数偏差极大，由此排除单纯输入供电异常问题，确定故障范围集中在引弧回路、功率输出回路、电流电压采样反馈系统以及负载匹配四大板块，结合设备长期高温高负荷运行工况，逐一逐项排查故障点位。
第一步检查设备外部工况与负载环境，清理真空腔体内部杂质、油污及氧化层，检查靶材表面是否存在起皮、凹凸不平、放电不均等问题，靶材状态不良极易造成放电阻抗持续变化，直接引发电源输出不稳。同时检查工艺气体纯度与进气流量，气压不稳、气体混杂杂质会导致等离子电弧燃烧不稳定，进而造成电源输出跟随波动，重新调试气体流量参数，规范管路排布，排除外部工况引发的参数异常问题。
第二步检修高频引弧系统，引弧板高压包、点火电容、放电触点老化漏电是输出不稳高发原因，引弧能量时强时弱，无法平稳建立电弧，造成电源负载瞬间变化。拆机检测引弧线路有无虚焊、线路老化破皮，更换老化击穿的启动电容与损坏高压元件，调整引弧间隙，优化点火触发信号，保证起弧平稳顺畅，消除起弧阶段输出跳变现象。
第三步重点检修内部功率主回路，长期使用后功率 IGBT 模块性能衰减、驱动电路信号偏移、母线储能电容容量衰减鼓包，都会导致带载瞬间供电不足，输出动态响应变差。逐一检测整流模块、逆变功率器件、续流元件性能，更换容量不足、内阻变大的直流滤波电容，修复驱动板偏移驱动信号，加固主回路大电流接线端子，杜绝接线松动造成的压降波动，强化整机带载输出能力。
第四步校准电流电压采样反馈回路，霍尔电流传感器、电压采样电阻老化漂移，会向主控板传输错误采样信号，主控系统持续错误调节输出参数，形成恶性循环，造成输出持续不稳。精准检测采样元件数值，更换精度失效的采样配件，重新校准采样比例与闭环调节参数，让实际输出与设定参数精准匹配，恢复自动稳压稳流调节功能。
第五步排查散热系统与主控控制电路，散热风扇转速异常、散热风道堵塞导致功率模块过热保护，间歇性降功率运行，造成输出不稳。全面清理设备内部积尘，检修散热风机，确保散热通畅，同时检查主控板信号线路，排除线路干扰、板卡虚焊问题，重置设备出厂工艺参数，优化动态响应与负载适配参数。
完成全部维修调试工作后，重新接入负载进行长时间带载试运行，全程观测输出电压、电流、功率各项参数，全程数值平稳无跳动，起弧稳定，电弧状态均匀，各项工艺参数均可精准锁定。经过多时段不同功率档位测试，设备输出异常问题彻底解决，整机运行状态恢复出厂标准，可正常投入工业等离子生产使用。日常使用中需定期做好除尘保养、线路巡检与参数核对，减少负载冲击，延长设备使用寿命，避免同类故障再次发生。
