西门子 6ES7 电源负载带载失效故障维修

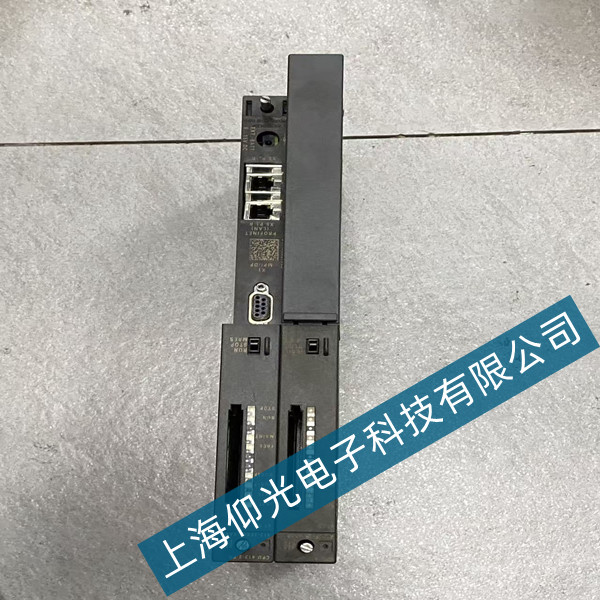

西门子 6ES7 系列稳压电源模块是工控系统核心供电部件，现场出现空载状态电压输出正常，一旦接入 PLC、继电器、传感器等负载后，输出电压快速跌落、带载能力丧失，后端设备无法正常启停运行，控制系统频繁掉线、程序中断，直接影响生产线稳定运转，随即停机开展故障检修工作。
初步开展分段测试判定故障范围，先脱离外接负载单独上电检测，模块指示灯显示正常，多路直流电压输出参数符合额定标准，不存在无输出、短路跳闸现象。逐步接入小功率负载尚能短暂工作，加载额定负载后电压骤降、模块功率不足，由此排除外部供电、后端负载短路问题，确定故障根源为电源模块内部带载驱动电路、功率输出回路及稳压反馈系统性能衰减。
断电后等待内部高压电容彻底放电，遵循防静电维修规范拆解模块外壳，首先检查功率输出主回路。长期高频带载运行、电流反复冲击，易造成输出整流二极管老化压降增大、功率管内阻升高、储能滤波电容容量大幅衰减。实测发现输出侧电解电容出现老化亏容，无法瞬间释放补偿电流，带载瞬间电压支撑不足，同时功率器件发热异常，带载驱动能力明显下降。及时更换失效滤波电容与老化功率元件，恢复主回路电流输送性能。
其次检修稳压反馈调节电路，该电路负责实时稳定输出电压，保障负载供电平稳。光耦器件、基准稳压源、采样电阻参数漂移，会导致电压采样信号失真，模块稳压调节逻辑错乱，负载波动时无法自动补偿电压。精准测量反馈回路元件参数，更换精度偏移配件，重新校准稳压阈值，让模块可以根据负载大小动态调整输出功率。
接着排查电流检测与过载保护回路，采样电阻变质、保护芯片参数异常，会出现保护性限压限流现象，看似模块故障，实则保护机制误触发限制输出功率。全面检测限流、过流保护元件，调整保护动作临界点，杜绝空载正常、一带载就限幅失效的问题。同时紧固内部大电流接线端子，清理端子氧化层，避免大电流工况下接触压降过大。
同步检查内部散热风道与温控器件，粉尘堆积堵塞散热路径，功率部件散热不良会触发过热降功率保护，造成带载无力。彻底清扫电路板与散热片积尘，检查散热风扇运转状态，确保热量及时散出，避免高温引发性能受限。
全部硬件修复调试完成后，先进行长时间空载稳压测试，确认输出电压恒定无波动。再逐级增加负载功率，模拟现场实际运行工况，持续观测电压、电流变化。加载额定负载后输出电压稳定达标，模块无异常发热、异响，后端 PLC 及各类外设均可正常上电运行，通讯与逻辑控制恢复正常。连续数小时带载老化运行，各项供电指标始终保持稳定，带载失效故障彻底排除。
本次故障由输出电容老化、功率器件损耗、稳压反馈偏移共同造成。日常运维中应避免模块长期超负荷工作，保持机柜通风防尘，定期检测输出电压与带载性能，及时更换老化配件，有效延长电源使用寿命，保障整套工控供电系统可靠运行。
