霍廷格等离子电源电源板损坏维修方案

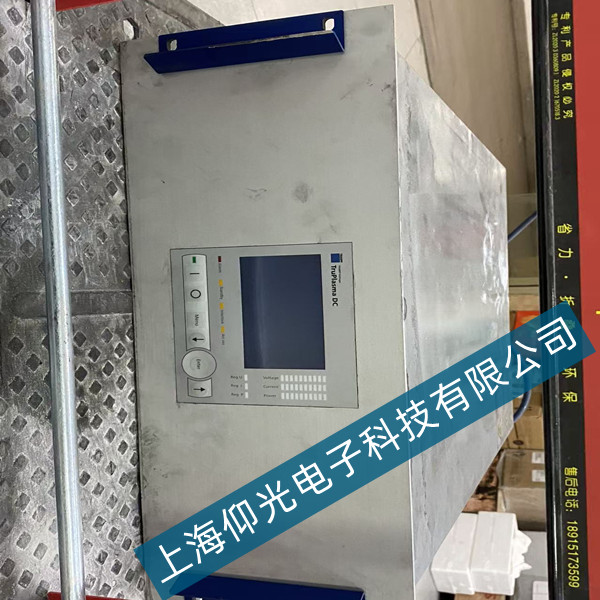

霍廷格等离子电源电源板损坏，是导致设备无 DC 输出、起辉失败、报警停机的核心诱因，直接影响半导体 / 镀膜工艺的稳定运行。本方案针对霍廷格 TruPlasma 系列电源的典型电源板故障，提供专业维修流程，兼顾安全性与可靠性。
维修前需执行强制安全规范：设备断电后，等待至少 10 分钟让母线电容完全放电，使用万用表确认直流母线电压降至安全水平，避免残余高压触电。拆除电源板前，做好端子与线缆标记，防止回装时接错回路。
第一步，故障定位与元件检测。目视检查电源板，排查保险管熔断、高压电容鼓包漏液、PCB 板烧蚀碳化痕迹。使用万用表依次测量关键节点：输入整流桥是否短路、PWM 控制芯片供电引脚电压是否正常、开关管与 MOS 管的通断状态是否异常、输出端 + 5V/±15V/24V 稳压电路是否存在短路。重点排查电源板的辅助供电回路，这是霍廷格电源板的高频故障点，常见表现为辅助电源无输出，导致主板与控制电路无法启动。
第二步，元件级维修与更换。针对检测出的故障元件，优先使用同规格原装配件替换：更换熔断的保险管时，需匹配原规格的延时保险，避免开机瞬间冲击电流再次损坏元件；鼓包的高压滤波电容需更换同耐压、同容量的型号，优先选择耐高温的工业级电容；损坏的 PWM 控制芯片与开关管，需先清理 PCB 板上的焊盘，确保无虚焊、连锡，再焊接新元件。对于 PCB 板碳化、线路烧断的情况，需使用飞线修复线路，并做绝缘处理，避免漏电短路。
第三步，静态测试与带载验证。维修完成后，先进行静态通电测试：在空载状态下给电源板单独供电，测量各输出电压是否恢复正常，纹波是否在设备允许范围内，确认无电压偏高、偏低或纹波过大的情况。随后进行带载测试，逐步接入负载，观察电源板的输出稳定性，监测关键元件的温度变化，排查是否存在过热、异响等异常现象。最后将电源板装回设备，整机上电测试，验证设备能否正常启动、起辉，报警是否彻底消除。
第四步，维修后防护与预防措施。对维修后的电源板，喷涂三防漆增强防潮、防腐蚀能力，避免工业环境中的粉尘、水汽再次导致元件损坏。建议同步检查设备的散热风扇与散热风道，清理积灰，确保电源板工作温度在合理区间，延长维修后电源板的使用寿命。
该维修方案可解决霍廷格等离子电源电源板 80% 以上的常见故障，成本远低于更换全新电源板，同时需注意，若电源板存在大面积烧蚀、核心芯片无法修复的情况，建议直接更换同型号拆机或全新电源板，避免二次故障影响生产进度。
