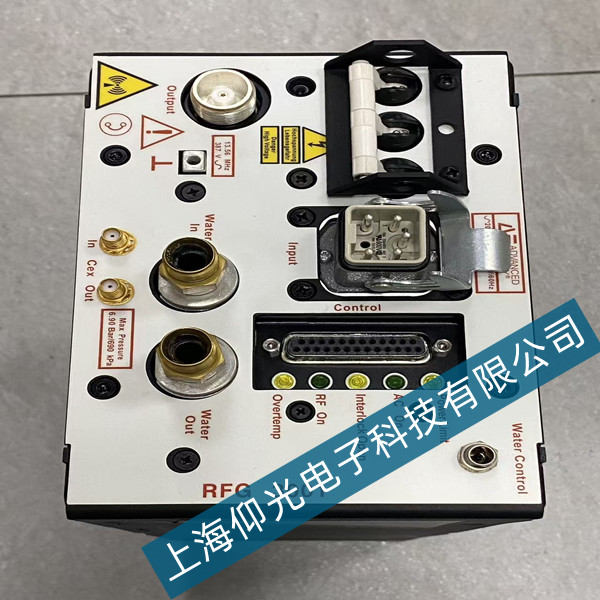

AE射频电源3155089无输出 / 功率归零故障维修
AE射频电源3155089无输出 / 功率归零故障维修
一、无输出 / 功率归零
现象：开机几分钟后正向功率掉到 0，电压偏高或无指示。
常见原因
负载不匹配、反射过大、匹配器失调或短路。
功率模块（IGBT / 射频管）老化、击穿或虚焊。
驱动板、谐振回路、耦合器损坏。
电流 / 电压采样电路漂移、保护误触发。
维修重点
先断开负载空载测试：空载正常→查匹配 / 负载；空载仍掉功率→修电源内部。
检查驱动板、功率管、谐振电容、RF 输出回路。
校准功率 / 电流采样板，补焊虚焊点。
二、过热报警（E004/Heatsink Trip）
现象：温度灯亮、停机、外壳烫、风扇异响。
原因：风扇停转、散热片积灰、风道堵塞、温控探头 / 温控板异常、硅脂干。
维修：清灰、换风扇、重涂硅脂、检查温控回路。
三、过流 / 打火 / 弧光报警（Arc/Overcurrent）
现象：开机即报、运行中跳闸、功率上不去。
原因：负载短路 / 绝缘击穿、内部高压打火、功率管击穿、滤波电容鼓包漏液、驱动异常。
维修：查输出端绝缘、更换坏电容 / 功率管、修复驱动、检查 RF 连接器与高压部分。
四、通讯 / 控制故障（E006 / 无通讯）
现象：面板正常但 PLC / 上位机连不上、参数写不进。
原因：通讯板 / 光耦坏、地址 / 波特率错、背板接触不良、控制板（DCB）异常。
维修：核对通讯参数、换线、清洁背板金手指、修 / 换通讯板与 DCB。
五、开机无反应 / 指示灯不亮
现象：上电无任何显示、风扇不转。
原因：输入缺相 / 保险丝熔断、辅助电源损坏、整流桥 / 浪涌电阻烧坏、控制板没电。
维修：查三相输入、更换保险丝、检修辅助电源与整流回路。
