AE 射频电源 3155089 E006 通讯异常故障维修

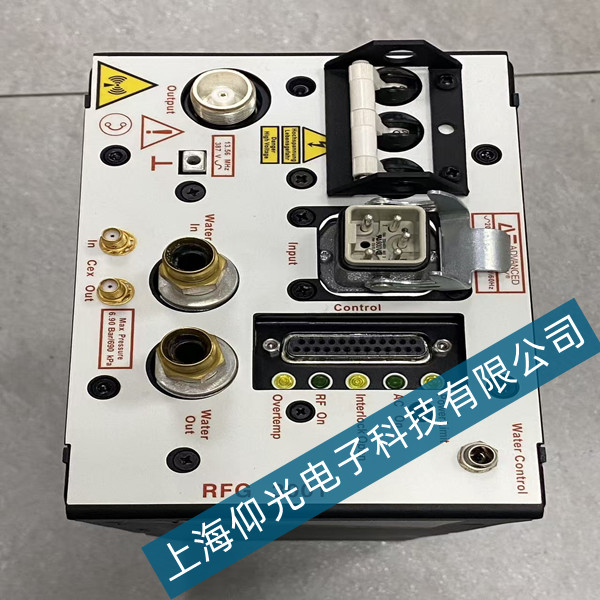

AE 3155089 射频电源多用于 PECVD 镀膜工艺，设备开机自检弹出 E006 报警，故障释义为 DSP 主控看门狗异常、整机通讯链路失效，上位机与 PLC 无法读写功率参数，面板按键可操作但无法远程启停，结合设备前期进水受潮病史开展分段检修。维修遵循由外至内、先线路后板卡的检修思路，逐步排查故障诱因。
首先开展外部通讯链路检测，该机采用 RS485 屏蔽通讯总线，拆检通讯接头，发现插头端子受潮氧化发黑，屏蔽地线虚接，车间高压线缆紧邻通讯线造成电磁干扰。更换原装双绞屏蔽通讯线缆，打磨接头氧化触点，规范接地布线，远离动力电缆后重新设置通讯地址、波特率，联机测试故障依旧，排除外部线路问题，故障锁定电源内部控制回路。
拆机清理整机残留水渍与积尘，优先测量控制板 DC5V、24V 辅助供电电压，受进水腐蚀影响，多路贴片滤波电容漏电，供电压降超标，主控 DSP 芯片供电不稳触发看门狗报错。逐一更换鼓包、漏电的贴片电容与熔断保险，电压恢复额定标准。随后抽出背板与 DCB 主控板，清理金手指氧化镀层，多处插针腐蚀断路，使用低温焊锡补焊断点，紧固所有板卡插接端子。
重点检修通讯收发电路，板载 MAX485 通讯芯片、隔离光耦因受潮内部击穿，DSP 无法收发总线信号，持续报 E006。更换同型号通讯芯片与损坏光耦，借助示波器检测 DSP 数据总线波形，修复周边偏置阻容元件。完成硬件维修后对 NVRAM 参数复位，恢复出厂通讯配置，重新写入设备工艺地址参数。
分段空载上电调试，单次开机不再弹出 E006 故障代码，通讯收发指示灯正常闪烁，上位机顺利联机，远程功率设定、启停指令收发顺畅。接续匹配器与工艺腔体带载试运行，多小时连续运行无通讯报错，正向、反射功率调节平稳，各项工艺参数受控正常。
收尾对全板喷涂三防漆，隔绝水汽粉尘再次腐蚀线路，完善整机防潮防护。本次故障根源为进水受潮，依次造成通讯接口元件损坏、供电不稳、背板接触不良，逐级修复硬件与参数配置后设备恢复通讯功能，整机质保三个月。
