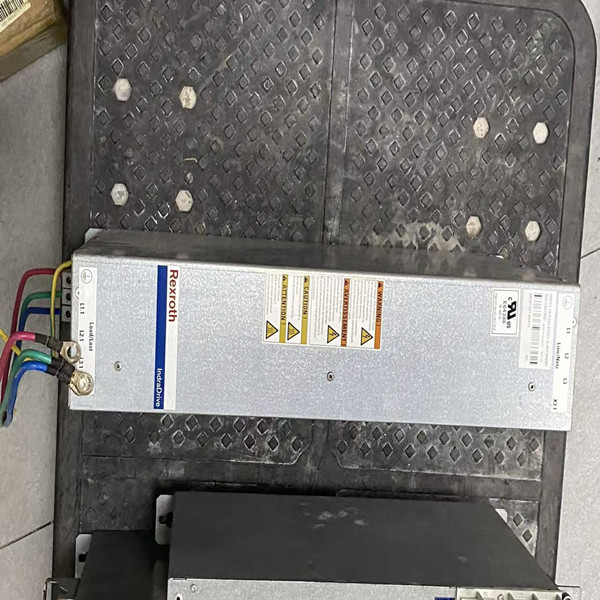

力士乐 R911307937 伺服电源输出偏低、带载掉压故障维修
发布时间：6/6/2026
发布者：YX
故障描述：该电源配套力士乐 HCS 伺服系统，空载电压基本达标，接入伺服负载后母线电压快速跌落、输出功率不足，驱动器报母线欠压告警，负载越大压降越明显，无法满足设备正常运转需求。排除前端电网电压不稳、接线虚接等外部因素后，对电源内部分段检修。
-
力士乐 R911307937 伺服电源输出偏低、带载掉压故障维修
故障描述：该电源配套力士乐 HCS 伺服系统，空载电压基本达标，接入伺服负载后母线电压快速跌落、输出功率不足，驱动器报母线欠压告警，负载越大压降越明显，无法满足设备正常运转需求。排除前端电网电压不稳、接线虚接等外部因素后，对电源内部分段检修。
首先排查三相输入前端线路与元件，拆下动力接线，复测三相进线电压。端子氧化、压线松动会产生线路压降，大电流工况下输入功率供给不足，直接引发带载掉压。打磨端子氧化层、紧固接线螺钉，检查输入端 NTC 热敏电阻，元件老化阻值变大，满载时分压升高、后端供电不足，阻值超标直接更换同规格热敏元件；同时排查输入侧滤波电容，容量衰减造成进线滤波不良、带载压降加剧，劣化电容统一替换。
其次检修直流母线储能电容，这是本故障最常见诱因。母线大容量电解电容长期高温运行，出现容量下降、内阻增大，空载时电压尚能维持，带载瞬间电容无法瞬时释放电能，母线电压急剧下跌。断电充分放电后拆下电容，使用仪表检测容量与漏电流，鼓包、漏液、容量大幅衰减的电容全部更换同规格原装配件，清理电路板残留电解液，避免腐蚀铜箔引发隐性漏电。
接着检测功率逆变与开关器件，功率 MOS 管或 IGBT 出现单管性能劣化、导通内阻变大，电源变换效率下降，满载损耗剧增、输出电压下跌。采用万用表逐路测量功率元件正向导通参数，发现参数异常器件立即更换。同步检查副边整流二极管，二极管半击穿、正向压降过高，输出带载后损耗飙升，造成电压跌落，损坏整流器件做替换处理。
然后检修反馈采样与稳压回路，电压采样电阻受热漂移、阻值变大，基准稳压源偏移，主控芯片误判电压并压低输出。逐一核对各路采样电阻阻值，选用高精度同规格电阻更换变值配件；检测光耦、稳压二极管，元件漏电会造成闭环稳压异常，使电源输出被持续限制。辅助电源供电不稳同样干扰稳压控制，检修辅助回路老化小电容，保证控制电源稳定。
最后清理散热系统，风道积尘堵塞、散热风扇转速不足，功率元件高温后参数劣化、内阻上升，热态带载掉压。吹扫散热器粉尘，更换卡顿老化风机。维修完成后空载通电静置半小时，再分段施加 50%、100% 额定负载长时间试运行，实时监测母线电压，电压波动在标准范围内，驱动器不再报欠压故障。日常定期除尘保养，延缓电容与功率元器件老化，减少同类故障复发。
