英福康INFICON电源TPG256A黑屏故障维修

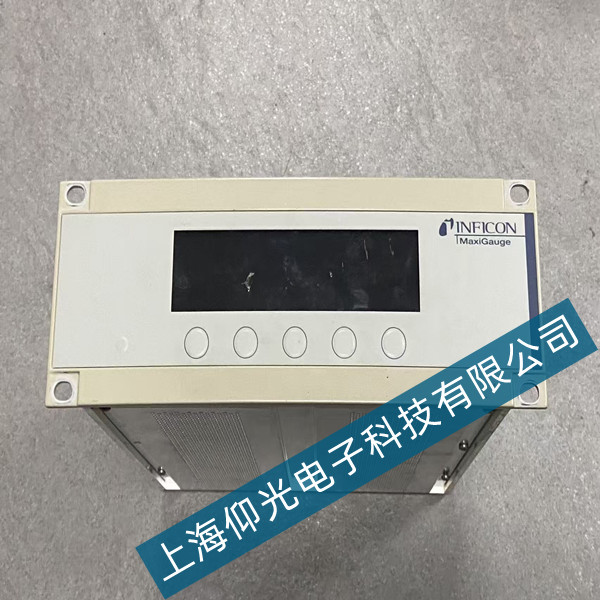

英福康 TPG256A 是工业真空系统常用的多通道真空计控制器，设备通电后屏幕完全黑屏、指示灯不亮、无任何响应，无法显示真空度及参数，核心供电与控制功能失效，直接影响真空镀膜、半导体等精密工艺生产。该故障多由输入供电异常、内部电源板损坏、高压滤波电容失效、辅助电源电路故障或负载短路引发，现将排查与维修过程总结如下。
一、外部供电与连接排查
先从外部简易排查，排除基础供电问题。检查设备 IEC 电源插头、电源线及后端空开，确认 220VAC 输入正常，无松动、断线或跳闸现象。观察设备外壳无烧焦异味、无异常异响，初步排除严重短路起火问题。更换已知完好电源线与插座测试，故障依旧，判定问题集中在设备内部电源电路。
二、拆机检测前级供电电路
断电并对高压电容充分放电（避免触电），拆开设备外壳，目视检查电源板。发现主滤波电容（400V/220μF）鼓包、漏液，PCB 板局部发黄，存在明显过热痕迹。用万用表检测：输入保险管熔断，整流桥二极管击穿，开关管（MOS 管）D-S 极短路，启动电阻阻值漂移，上述元件损坏导致前级 300V 直流母线电压异常，后级辅助电源无法启动，屏幕无供电黑屏。
三、核心电路维修与元件更换
按维修规范更换损坏元件：更换同规格延时保险管、全新整流桥与开关管，替换鼓包滤波电容并核查容量与耐压，更换变值启动电阻，补焊电源板虚焊焊点，清理电路板表面油污与灰尘。维修时严格核对元件极性，避免二次损坏。
四、通电测试与功能验证
维修后先空载通电，测量前级 300V 电压稳定，后级输出 ±15V、5V 电压正常，屏幕成功点亮，无报错代码。接入真空计传感器，加载测试，设备真空度显示、参数设置、通讯功能均恢复正常，连续运行 2 小时，屏幕无黑屏、无闪烁，温度正常，故障彻底排除。
五、故障原因总结与预防
本次黑屏主因是电源板高压电容老化漏液，引发过流连锁损坏整流桥、开关管，长期高温环境、电网波动及灰尘堆积加速元件老化。日常维保需做到：定期清理设备散热通道与电源板灰尘；避免长期满负荷运行，控制环境温度；每季度检查电源电容、保险管等易损件，提前更换老化元件；配置稳压电源，减少电网冲击，延长设备使用寿命。
