施耐德 SPM15KL-33 电池类故障维修

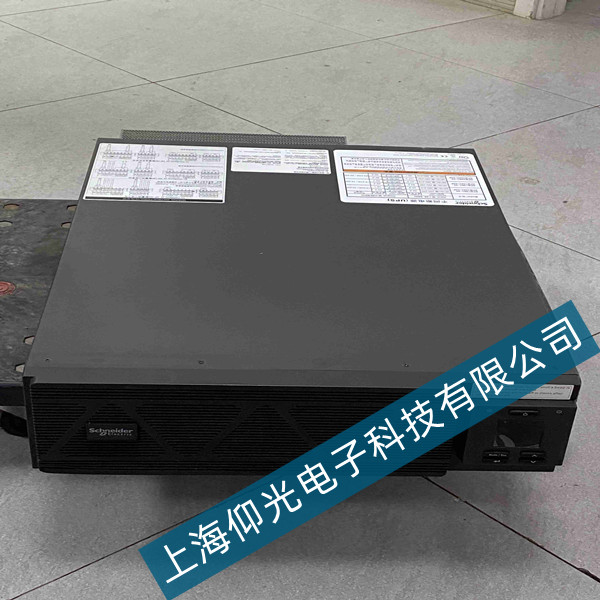

施耐德 SPM15KL-33 为三进三出 15KVA 长效 UPS，电池系统是市电中断后保障设备不间断供电的核心单元，现场 80% 停机告警问题均源自电池回路故障，常见故障包含电池断线、单体压差失衡、电池低压、电池老化损坏四类，整套维修需遵循断电安全规范，分步排查、检测、更换与调试。
维修前必须执行安全操作流程：先断开 UPS 输入、旁路、输出空气开关，等待直流母线电容充分放电，佩戴绝缘手套作业，避免三相高压与电池直流回路触电；外置电池柜需单独断开电池总断路器，标记正负极铜排接线顺序，防止接线反接造成主板驱动板烧毁。
第一类高频故障为电池未连接告警（BDC 代码），设备面板电池指示灯持续闪烁，市电断电后立即停机。排查重点为电池总空开、串联铜排端子、中点连接线。长期运行后铜排接线耳氧化、螺丝松动会形成虚接，需拆下端子打磨氧化层，涂抹导电膏后紧固；若中点接线偏移、漏接，会直接触发电压失衡告警，必须确认电池组中点精准对接 UPS 直流中点端子，禁止缺相、缺中点运行。若接线无异常仍告警，需检测电池内置温度传感器断线，更换传感器线束即可消除告警。
第二类故障是单体电压不平衡告警（3F 代码），设备充电阶段频繁报警，后备放电时长大幅缩短。该故障多因电池新旧混用、单节电池内阻激增、单只电池容量衰减。维修时使用万用表逐节测量 12V 蓄电池空载电压，整组电池单节压差超过 0.5V 即判定失效，不允许单独更换单只电池，需整套更换同型号、同出厂批次阀控铅酸电池；更换完成后空载充电 24 小时，复测整组电压、单体压差，确认差值控制在 0.2V 以内才算修复完成。
第三类电池低压（BL）告警，市电正常时机组可运行，断电后几秒内切旁路关机。诱因分为充电回路故障与电池容量衰减两种：先观测充电电流，若充电电流长期低于标准值，拆解机箱检测充电板保险丝、整流二极管，更换损坏充电元件；充电回路正常则代表电池深度硫化老化，内阻超标，只能整组更换电池。
第四类电池损坏间歇告警，设备定时蜂鸣提示电池报废，多伴随电池鼓包、漏液。维修中发现漏液电池需单独隔离，清理柜体腐蚀残留，擦拭线路板电解液，防止腐蚀造成二次短路；更换电池后检查电池柜散热风道，保证通风，避免高温加速电池老化。
维修收尾需整机带载测试：闭合全部开关，市电满载充电 4 小时，执行模拟断电放电测试，核对后备时长恢复至设备额定标准，无电池相关告警代码弹出，才算完成整套电池故障维修。日常运维需每季度检测电池电压与接线紧固度，每年做一次深度放电检测，提前规避电池故障停机风险。
