海盾电源模块12KW输出电压波动大故障维修
发布时间：6/27/2026
发布者：YX

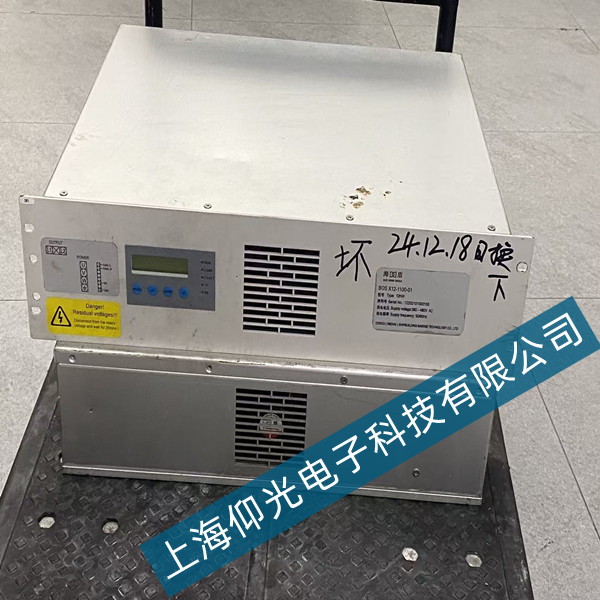

海盾 12KW 大功率电源模块空载时输出电压小幅跳动，接入额定负载后电压波动幅度显著增大，无法稳定维持设定输出值，伴随轻微异响。调整输入市电、更换配套负载、清理外部接线端子后故障无改善，模块无固定故障代码，但长期波动易造成后端负载停机、元件烧毁，判定为电源内部硬件回路故障，需拆机检修。
-
海盾电源模块12KW输出电压波动大故障维修
一、故障现象
海盾 12KW 大功率电源模块空载时输出电压小幅跳动，接入额定负载后电压波动幅度显著增大，无法稳定维持设定输出值，伴随轻微异响。调整输入市电、更换配套负载、清理外部接线端子后故障无改善，模块无固定故障代码，但长期波动易造成后端负载停机、元件烧毁，判定为电源内部硬件回路故障，需拆机检修。
二、故障原因分析
拆机检测后明确多类硬件老化叠加引发稳压失效。第一，主功率回路高压滤波电容长期高温工作，容量衰减、等效内阻升高，储能平抑纹波能力大幅下降，母线电压持续脉动，直接造成输出电压剧烈波动。第二，稳压反馈采样回路精密分压电阻温漂超标、焊点氧化虚接，主控芯片采集电压信号失真，PWM 调节逻辑反复修正，输出持续跳变。
第三，功率开关管、整流二极管性能衰减，导通压降不稳定，带载工况下功率输出失衡；散热风扇积灰转速不足，模块内部温升过高，加剧元器件参数漂移。第四，PWM 驱动板周边滤波电容漏电，驱动信号杂波干扰开关管通断时序，输出波形紊乱，电压波动进一步放大。电路板表面积尘造成局部微漏电，持续干扰稳压闭环控制。
三、标准化维修工序
断电后充分释放电容残余高压，拆除模块外壳，高压气枪清理电路板、散热器、风扇积尘，更换停转或转速不稳的散热风扇。对功率回路、采样回路全部焊点逐一排查，氧化虚接点位重新高温补焊加固。更换全部容量衰减、鼓包漏电的高低压滤波电容，选用同规格耐温原厂电容，恢复母线稳压储能性能。
更换性能衰减的功率开关管与整流器件，检修 PWM 驱动电路，替换漏电、变值的滤波元件与采样分压电阻，修正反馈信号采集精度。硬件更换完毕后检测回路绝缘与通断，排除短路隐患，接入可调负载开展空载、半载、满载三档连续测试，微调基准稳压参数，校准输出电压至额定标准。连续运行两小时观测电压曲线，波动范围控制在设备允许误差区间内。
四、维修总结
本次 12KW 电源输出电压波动大，核心由滤波电容老化、采样反馈回路参数漂移、功率器件衰减、散热不良多重问题叠加导致，仅外部调试无法根治硬件损耗。经过除尘、焊点修复、元器件更换、稳压校准全流程维修后，模块空载与满载输出电压平稳，纹波指标达标，电压波动故障彻底消除，可稳定带载投入生产运行。
