海盾12KW电源模块过载短路故障维修
一、故障现象

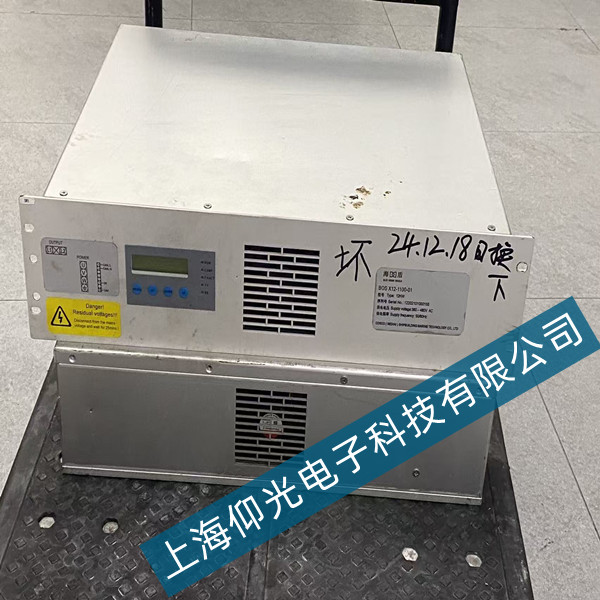

海盾12KW电源模块通电启动后，空载正常，接入负载后立即触发过载、短路保护，整机停机报错，无法正常带载运行。轻微负载工况下设备频繁跳保护，满载工况直接断电闭锁。排查外部负载线路、排除后端设备短路、线路接地故障，清理接线端子后故障依旧，判定为电源模块内部功率回路与保护电路硬件损坏，需拆机深度检修。
二、故障原因分析
经拆机检测，该故障主要由内部功率器件损坏、回路老化及保护电路异常引发。首先，模块主功率开关管长期高频工作，出现性能衰减、轻微击穿漏电，带载后导通电流异常飙升，触发短路过载保护。其次，输出整流二极管老化反向漏电，输出回路负载承载力下降，轻微负载即出现电流过载现象。
同时，输出低压滤波电容容量衰减、鼓包漏电，导致输出波形畸变、电流紊乱，带载瞬间电流冲击过大，造成保护模块误动作。另外，电流采样回路精密电阻变值、运放芯片漂移，采样电流数据失真，系统误判负载过载；电路板积尘受潮引发微短路，叠加散热风扇积灰卡顿、散热不良，高温加剧器件参数偏移，进一步加重过载短路故障。
三、维修过程
维修前彻底断电放电，拆除模块外壳，全面吹扫电路板、散热器粉尘，清洁受潮氧化区域。逐一检测功率开关管、整流二极管，更换击穿、漏电、性能衰减的功率器件，杜绝回路电流异常问题。更换全部鼓包、失容、漏电的高低压滤波电容，恢复回路滤波储能能力，稳定输出电流波形。
检修电流采样电路，更换温漂超标的采样电阻与异常运放芯片，重新校准电流采样参数，修正过载保护阈值。检修散热系统，清洁或更换卡顿失效的散热风扇，保证整机散热通畅，避免高温导致器件参数漂移。维修完成后做通断、绝缘检测，排除短路隐患，依次进行空载、半载、满载老化测试，持续观察电流、电压运行状态，确保保护逻辑精准无误。
四、维修总结
本次12KW电源模块过载短路故障，核心为功率器件老化、滤波电容失效、电流采样回路漂移及散热不良叠加导致，属于大功率电源常见损耗故障。通过更换损坏元器件、修复采样电路、优化散热系统并校准保护参数后，设备带载能力完全恢复，过载、短路误保护故障彻底排除，各项运行参数达标，可稳定投入长期满载运行。
