KIKUSUI菊水直流电源PAG12.5-120过热OH报警故障维修
一、故障现象

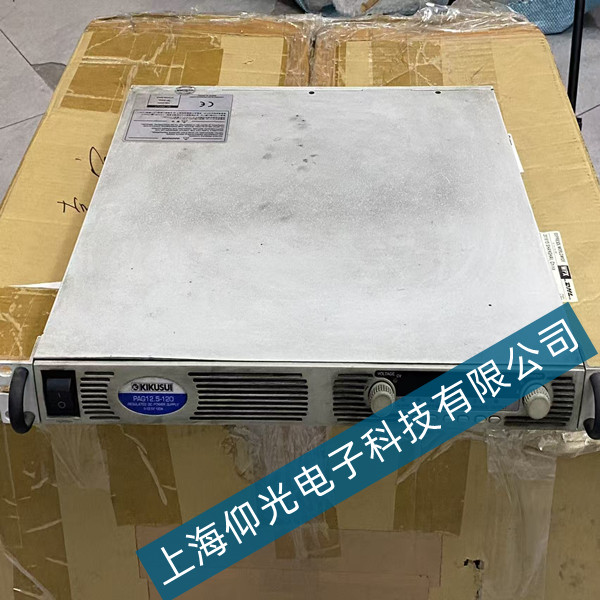

菊水PAG12.5-120可编程直流电源，空载运行状态正常，输出中高电流带载工作5至10分钟后，面板弹出OH过热报警并自动停机；停机冷却半小时后可重新开机，再次带载重复触发故障。清理设备外部散热滤网、改善机柜通风环境后，故障无改善；排查负载无发热异常，排除外接设备散热干扰，判定电源内部散热、测温电路及功率器件存在故障。
二、故障成因分析
拆机检测，结合该机型通病排查故障根源。一是散热系统老化，机箱内置散热风扇轴承磨损、转速衰减，风道长期积攒粉尘，功率散热器积灰堵塞，IGBT、整流模块散热效率大幅下降，器件温升极速超标触发保护。二是测温回路异常，机内热敏电阻老化漂移，测温采样线路虚焊，采集温度高于实际温度，造成高温误报警。
三是功率器件老化，输出功率模块导通内阻变大，带载工况发热加剧，超出散热极限；母线、输出滤波电容漏电流增大，额外产生功耗升温。四是主板测温运放参数偏移，放大测温误差，冷热温差变化加剧报警频次；内部供电线路虚接发热，叠加整机温升，加重过热保护锁机。
三、标准化维修工序
切断设备输入电源，释放母线残余高压，拆卸机箱外壳，采用高压气枪全面吹扫散热器、风扇、电路板灰尘油污。更换转速衰减、运转异响的散热风扇，疏通整机内部风道，擦拭功率器件散热硅脂，重新涂抹耐高温导热硅脂，优化散热传导效率。
更换温漂超标的温度热敏电阻，补焊测温回路全部虚焊焊点，检修测温采样运放，校准温度检测基准参数；检测筛选发热异常的功率器件、老化滤波电容，更换损耗元器件。维修完成后，依次开展空载、半载、额定满载老化测试，连续运行4小时实时监测机身温度、风扇转速，全程无OH报警，温升曲线平稳。
四、维修总结
本次过热报警并非环境散热不良导致，主要由散热风扇老化、测温元件漂移、功率器件发热异常叠加引发，单纯清理滤网无法根治故障。本次维修优化散热结构、修复测温电路、更换损耗元器件，校正温度保护阈值，彻底消除误保护故障。维修后设备散热性能达标，额定120A大电流输出工况运行稳定，测温精准，各项电气指标恢复原厂标准，可长期用于产品老化、电源测试工况使用。
