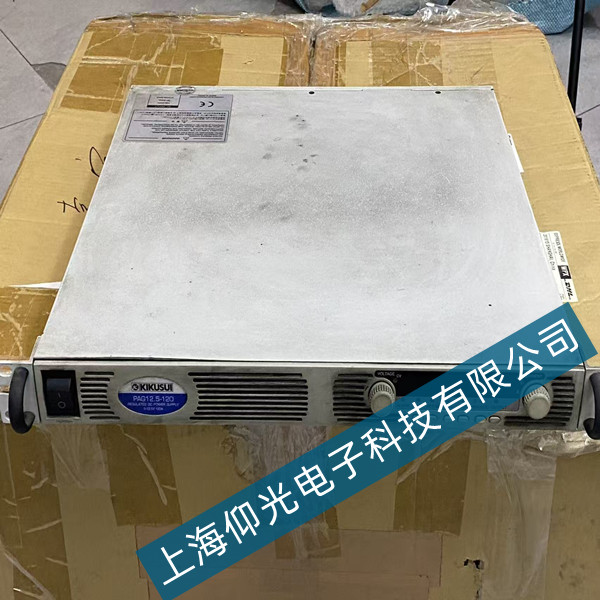

KIKUSUI菊水直流电源PAG12.5-120带载压降大故障维修
发布时间：7/4/2026
发布者：YX
菊水PAG12.5-120大功率可编程直流电源，空载工况电压输出精准，参数校准正常；接入负载后电压快速跌落，设定12.5V输出，带载后压降可达2～3V，输出电流越大电压衰减越严重。更换负载、加粗输出连接线、修正输出限流参数后故障无改善，设备无报警代码、不停机，排除外接线路与负载故障，判定电源内部功率回路、电压采样电路存在硬件故障。
-
KIKUSUI菊水直流电源PAG12.5-120带载压降大故障维修
一、故障现象
菊水PAG12.5-120大功率可编程直流电源，空载工况电压输出精准，参数校准正常；接入负载后电压快速跌落，设定12.5V输出，带载后压降可达2～3V，输出电流越大电压衰减越严重。更换负载、加粗输出连接线、修正输出限流参数后故障无改善，设备无报警代码、不停机，排除外接线路与负载故障，判定电源内部功率回路、电压采样电路存在硬件故障。
二、故障成因分析
拆机逐项检测，梳理四项故障诱因。第一，输出整流二极管老化劣化，正向导通阻值增大，大电流工况下产生大幅压降，输出带载能力衰减，是该机型高发故障。第二，输出母线滤波电容容量衰减、等效内阻升高，空载储能正常，带载瞬间无法补偿电压波动，造成输出电压跌落，同时输出波形畸变。
第三，电压反馈采样回路异常，采样精密电阻高温温漂、引脚虚焊，主控采集电压失真，误下调输出电压补偿值，引发带载压降；采样运放供电纹波过大，反馈信号错乱，稳压闭环失控。第四，功率输出铜箔、接线端子氧化锈蚀，接触电阻上升，120A大电流运行时产生线路损耗，加剧电压下降，长期高温运行加重故障。
三、标准化维修工序
断开设备市电输入，充分释放高压母线残余电量，拆除电源外壳清理内部粉尘。检测更换正向压降超标的整流二极管，更换全部鼓包、失容的高压滤波电容，恢复母线储能稳压性能。检测电压采样支路阻值，替换温漂超标精密电阻，补焊采样回路、功率输出端虚焊焊点。
打磨氧化输出端子，紧固功率接线铜排，检修反馈运算放大电路，重新校准稳压闭环参数；清理功率散热器，补涂导热硅脂降低器件损耗。维修完毕后，分段开展空载、50%负载、额定满载测试，记录输出电压、电流数值，连续运行3小时观测电压波动，输出稳压精度达标，无异常压降。
四、维修总结
本次带载压降故障并非参数设置、外接负载问题，主要由整流器件老化、滤波电容劣化、电压采样偏移、功率回路接触不良导致，此类故障不会触发报警，隐蔽性较强。本次通过更换功率易损器件、修复反馈采样电路、加固功率接线、稳压参数校准完成维修。修复后电源满载输出稳压性能良好，电压误差符合出厂标准，带载运行稳定，满足元器件老化、大功率通电测试生产工况使用要求。
