台达风冷电源 EOE18020222 无输出故障维修
一、故障现象

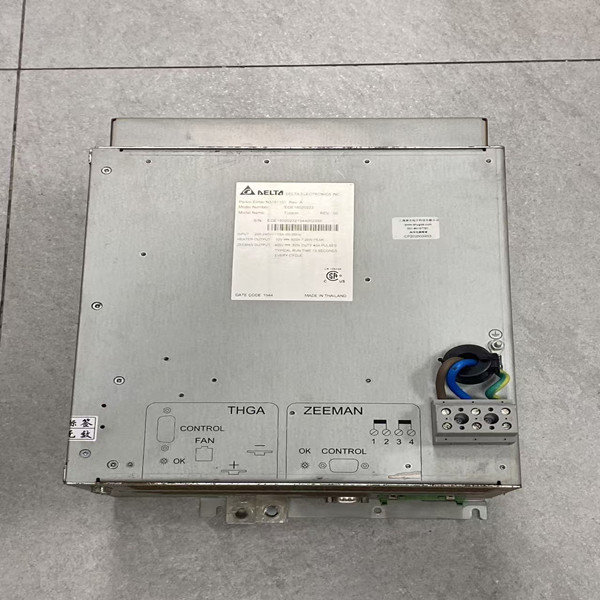

该台达 EOE18020222 为 PE 原子吸收石墨炉配套 THGA/ZEEMAN 一体化风冷电源，接入 220V 交流市电后，设备散热风扇正常转动，面板电源指示灯可点亮，说明输入主回路、待机辅助电源工作正常；但石墨炉加热、塞曼励磁两路功率输出端口无电压、无电流输出，整机无法驱动石墨炉升温与塞曼磁场启动。断开后端石墨炉、检测器所有负载做空载测试，两路输出依旧无信号，排除外部线缆短路、负载设备损坏问题。设备此前于 2025 年 3 月完成维修，长期在实验室循环带载运行，内部功率器件长期承受高低温冲击，元件老化逐步引发输出回路失效。
二、故障检测与成因分析
断电充分释放高压电容残余电量后拆解整机，分层排查功率输出回路，锁定多处损坏元件。其一，主功率 PFC 升压回路功率 IGBT 击穿断路，母线高压无法输送至后级逆变输出电路，两路大功率输出完全切断，是无输出的核心故障点。其二，驱动 IGBT 工作的 PWM 驱动芯片供电支路限流电阻烧毁，芯片无驱动脉冲输出，功率开关管无法交替导通，无法生成石墨炉、塞曼所需工作电压。其三，输出侧整流快恢复二极管老化开路，配套滤波电解电容容量衰减、ESR 阻值超标，即便前级逆变有波形，也无法稳定输出直流功率。其四，输出过流保护采样电阻阻值漂移，保护电路误触发持续锁死输出通道，硬件层面切断功率输出。同时电路板长期积尘，功率模块散热变差，加速元件老化失效，风冷风道虽可散热，但无法消除功率回路内部元件损耗问题。
三、芯片级维修操作流程
更换击穿的 IGBT 功率模块、烧毁的驱动限流电阻与故障 PWM 驱动芯片，重新焊接所有虚焊引脚，恢复驱动脉冲生成通道。
替换输出侧开路整流二极管与失容滤波电容，匹配原厂耐压、容量规格，保证输出波形平滑稳定。
校准输出电流采样回路，更换温漂超标的采样电阻，解除误触发的硬件保护锁止信号，恢复输出通道导通权限。
全面吹扫电路板粉尘，清洁风冷散热器铝翅，在功率模块与散热底座间重新均匀涂抹导热硅脂，强化散热能力，避免维修后再次过热损坏器件。
硬件修复完成后分段调试，先空载测试母线高压、驱动脉冲波形，再分步测试石墨炉加热、塞曼励磁两路输出电压、电流；连续 4 小时满载老化运行，两路输出参数稳定，无保护停机、电压跌落现象。
四、维修总结
本次无输出故障区别于整机不启动故障，待机输入回路完好，故障集中在后级功率逆变与输出支路，单一更换保险、电容等小件无法解决问题。该电源同时承担石墨炉升温、塞曼磁场励磁双重大功率负载，功率回路元器件负荷远高于普通开关电源，更易出现 IGBT、驱动芯片、采样电阻老化损坏。维修后两路功率输出恢复原厂标准，配套原子吸收仪器可正常完成升温、校正、样品检测全流程操作。日常维保需定期清理风道粉尘，避免设备长期满负荷连续工作，延缓功率器件老化，降低输出失效故障复发概率。
